반도체 운송 케이스: 정밀부품·클린룸용 ESD 방지 하드케이스

반도체·정밀부품 운송의 세 가지 리스크

반도체 웨이퍼, 포토마스크, 정밀 계측 모듈, 광학 부품은 눈에 보이지 않는 손상에도 치명적입니다. 운송 과정에서 발생하는 리스크는 크게 세 가지로 나눌 수 있습니다. 첫째는 진동과 충격에 의한 물리적 파손, 둘째는 정전기 방전(ESD)에 의한 회로 손상, 셋째는 미세 먼지와 습기에 의한 오염입니다. 이 세 가지는 서로 다른 대응책을 요구하기 때문에 범용 케이스 하나로는 충분히 막기 어렵습니다.

특히 ESD는 사람이 인지하지 못하는 수백 볼트 수준의 방전으로도 반도체 소자를 열화시키거나 즉시 파괴할 수 있습니다. 따라서 반도체 운송 케이스는 물리적 완충뿐 아니라 정전기를 안전하게 방출하는 전도성 설계를 함께 갖춰야 합니다.

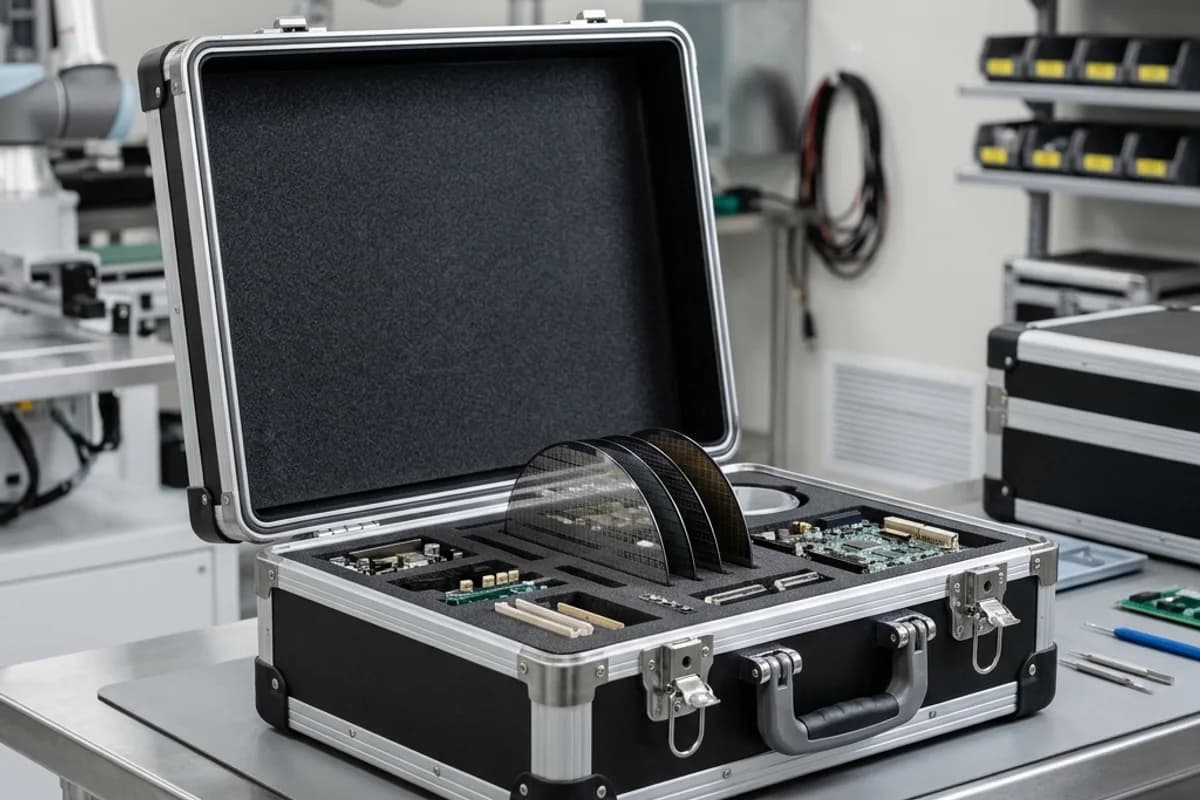

ESD 방지 설계의 핵심

정전기 대응은 재질과 구조 양쪽에서 이뤄집니다. 폼은 일반 발포폼이 아니라 표면 저항을 낮춘 전도성 또는 정전기 소산(dissipative) 폼을 사용해, 부품에 축적된 전하가 급격히 방전되지 않고 서서히 흘러나가도록 유도합니다. 케이스 내벽이나 라이너에도 대전방지 처리를 적용하면 밀폐 공간 내 전위차를 줄일 수 있습니다.

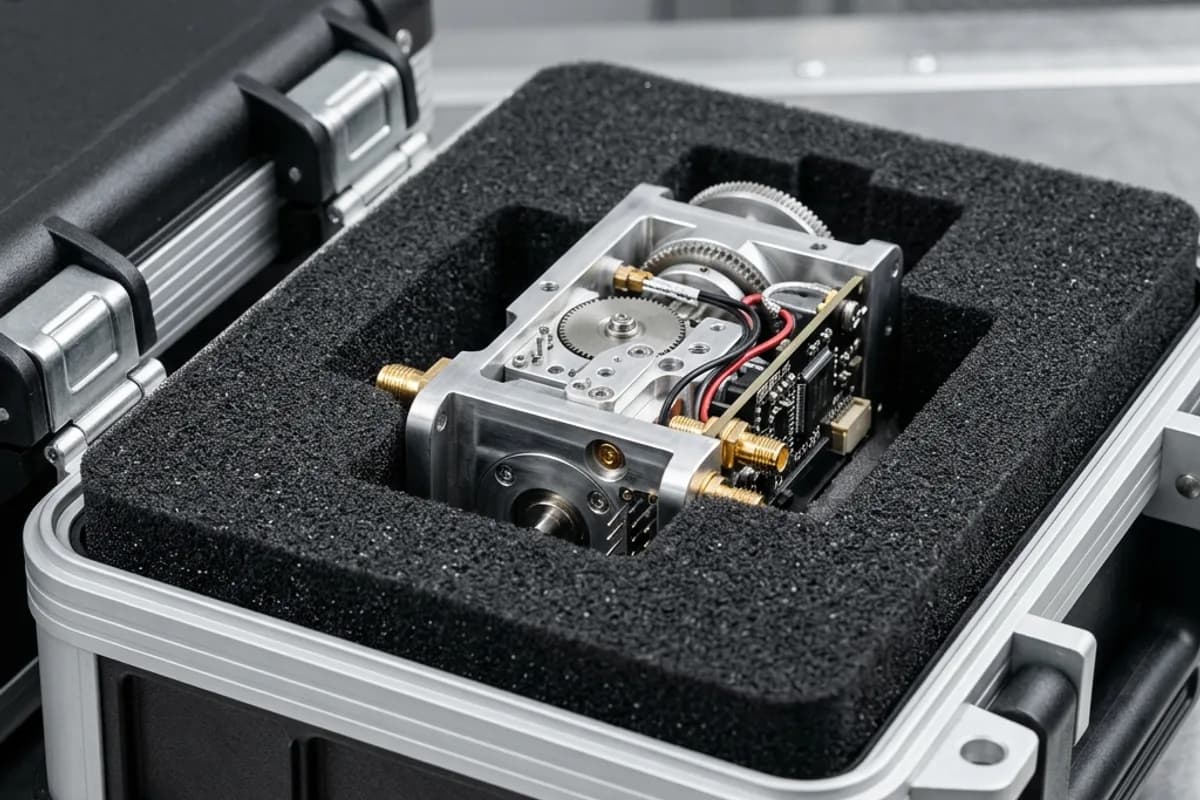

전도성 폼 등급

정전기 대응 폼은 표면 저항 값에 따라 구분합니다. 통상 전도성(conductive) 폼은 낮은 저항으로 전하를 빠르게 방출하고, 소산성(dissipative) 폼은 그보다 높은 저항으로 완만하게 방전을 유도합니다. 부품의 민감도와 취급 절차에 맞춰 적절한 등급을 선택하는 것이 중요합니다.

접지와 취급 절차

케이스 자체가 ESD를 완전히 해결하지는 않습니다. 개봉·투입 작업은 접지된 작업대와 손목 스트랩을 갖춘 환경에서 진행해야 하며, 케이스는 그 사이 이동 구간에서 부품을 안전한 전위 상태로 유지하는 역할을 담당합니다.

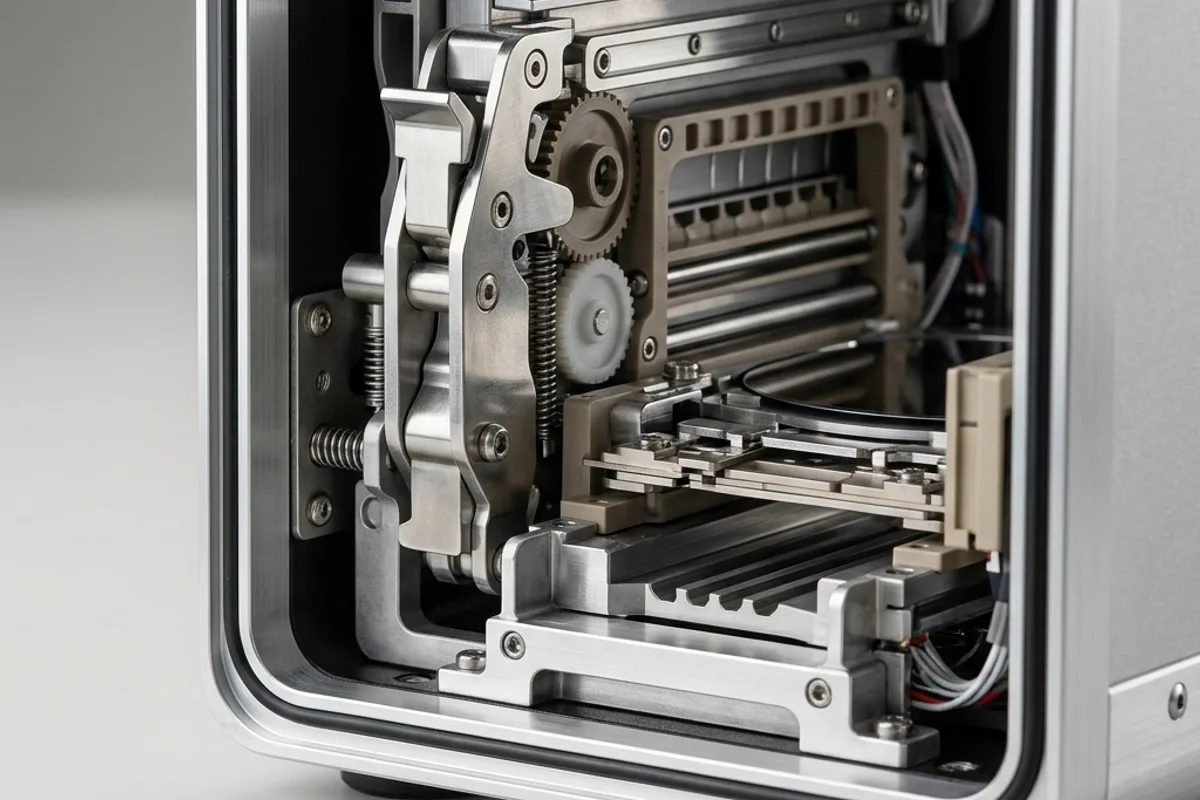

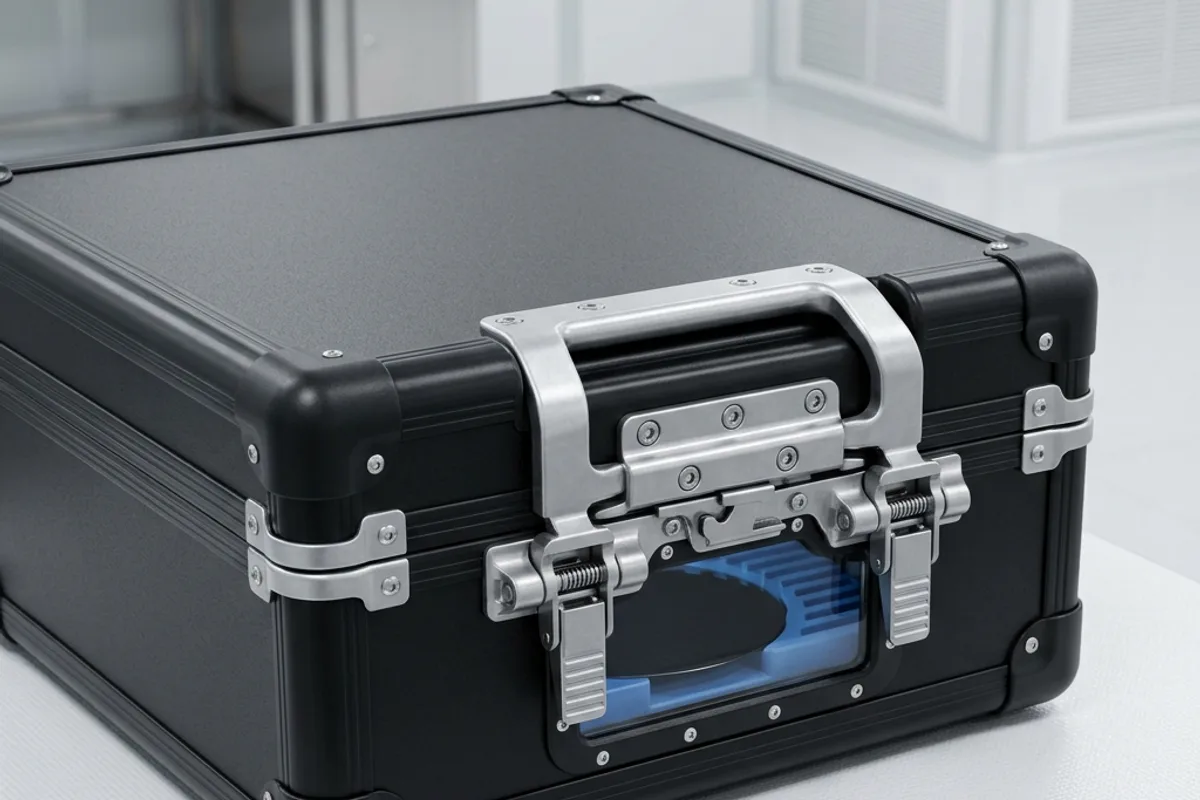

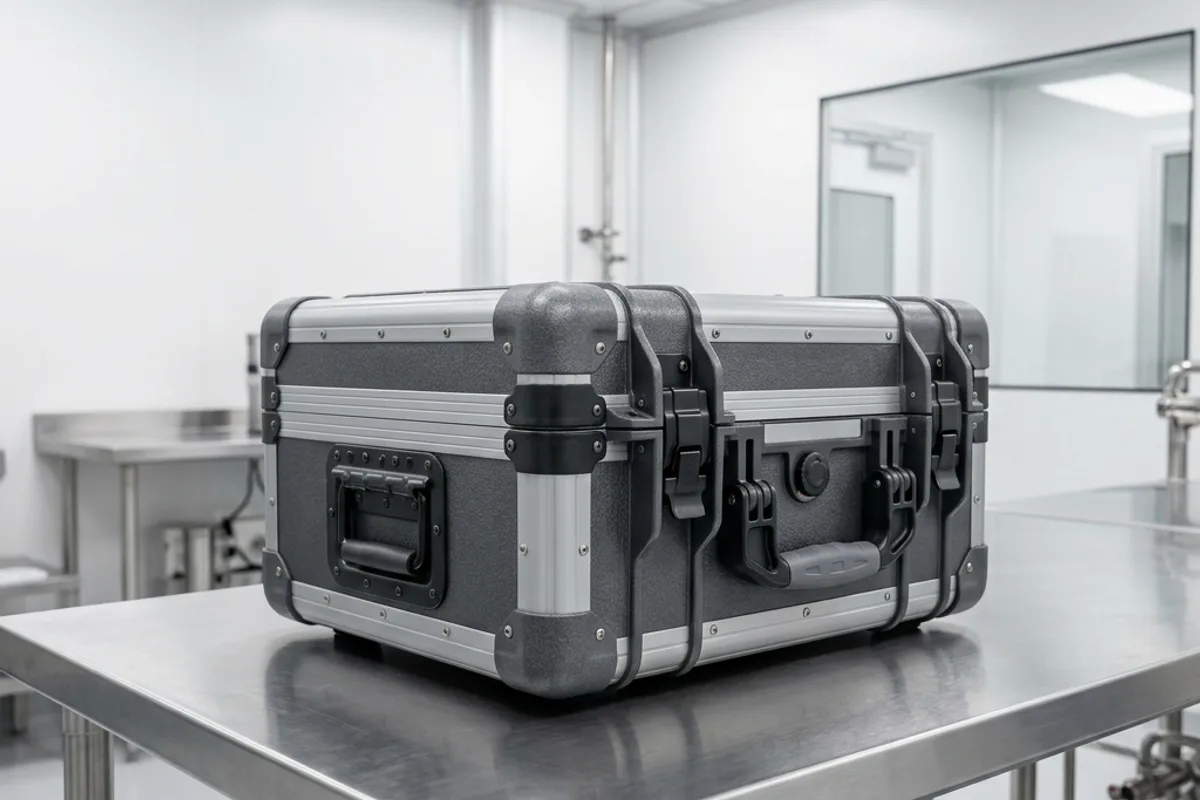

클린룸·방진 대응

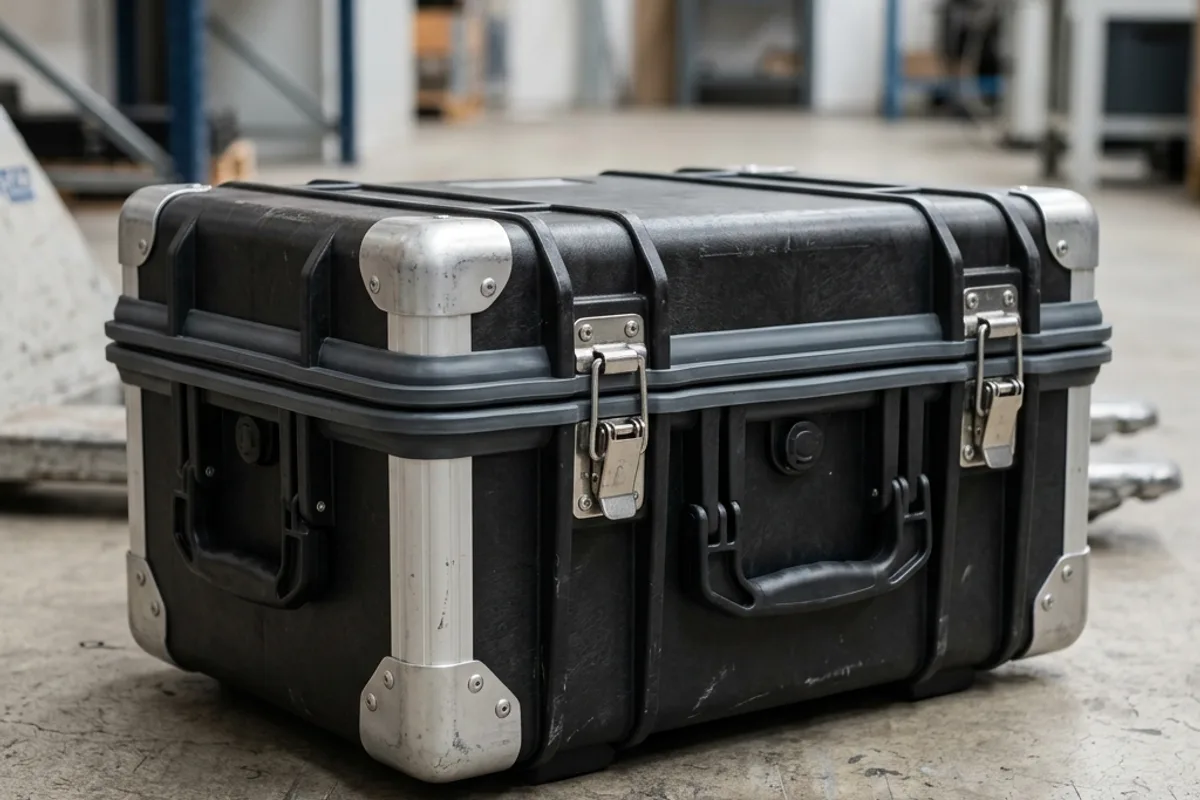

반도체 공정 부품은 파티클 오염에 극도로 민감합니다. 클린룸 반입을 전제로 한 케이스는 발진이 적은 소재와 라이너를 사용하고, 뚜껑 접합면에는 방진 가스켓을 두어 외부 먼지 유입을 차단합니다. 외피는 청소가 용이하고 이물이 끼지 않는 매끄러운 표면 처리가 유리합니다.

• 뚜껑 접합면 방진 가스켓으로 파티클 유입 차단
• 저발진 라이너·전도성 폼으로 내부 오염원 최소화
• 습기 민감 부품은 건조제·습도 인디케이터 동봉
• 케이스 외피는 세척이 쉬운 매끄러운 표면 처리 적용
• 클린룸 반입 전 외부 표면 와이프 다운 절차 병행

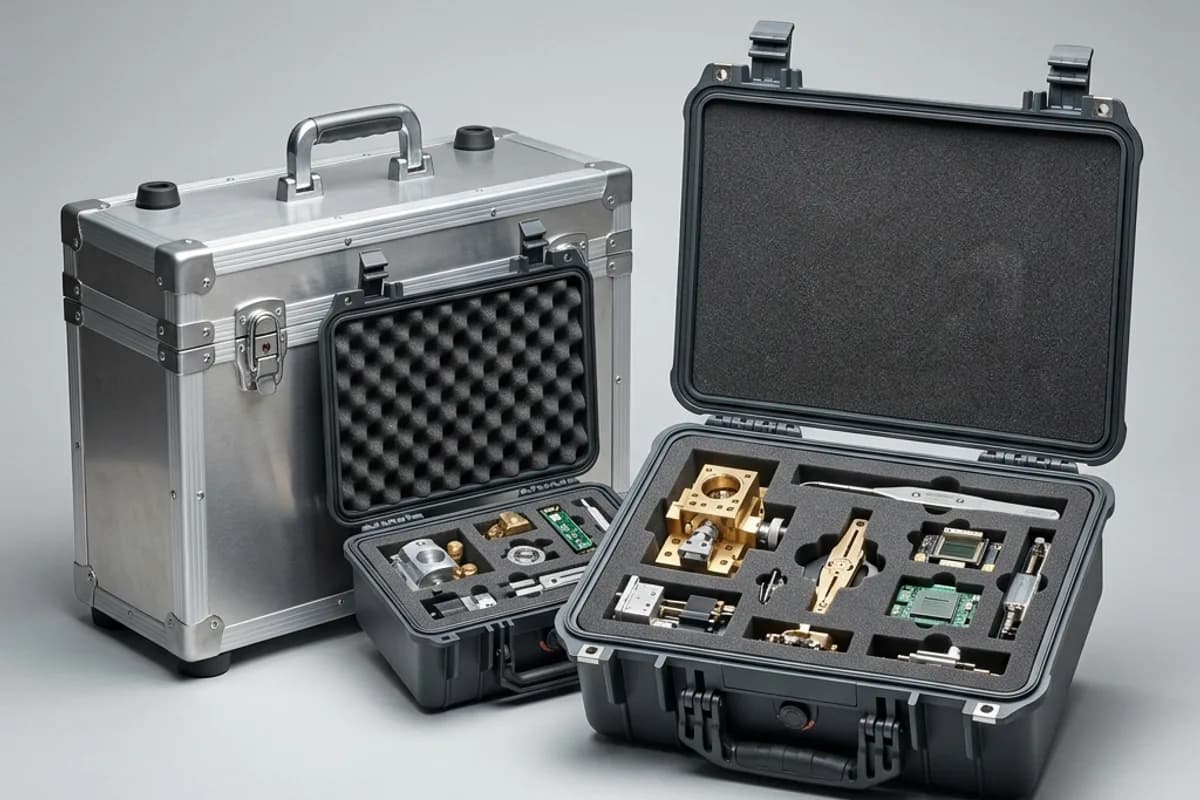

부품 유형별 권장 사양

취급 부품의 특성에 따라 요구 사양이 달라집니다. 아래 표를 참고해 대략적인 방향을 잡은 뒤, 구체적인 부품 목록과 취급 조건을 함께 알려주시면 세부 설계를 제안드립니다.

케이스 소재와 완충 구조의 일반 원리는 소재 가이드 기둥글에서 다루므로, 이 글은 반도체·정밀부품이라는 고민감 맥락에 특화된 ESD·클린룸 대응에 집중했습니다.

코리아하드케이스 사양 구성하기

코리아하드케이스는 반도체·정밀부품 운송을 위한 ESD 방지·방진 하드케이스를 부품 특성에 맞춰 설계합니다. 폼 등급, 방진 가스켓, 완충 두께, 부가 옵션을 단계별로 선택할 수 있는 컨피규레이터(/configurator) 페이지에서 원하는 사양을 구성해 보시고, 세부 요건은 함께 검토해 최적안을 제안드립니다.
