랙마운트 케이스 완전 가이드 — 19인치 랙 유닛과 장비 랙 운송 기준
랙마운트 케이스가 일반 하드케이스와 다른 점

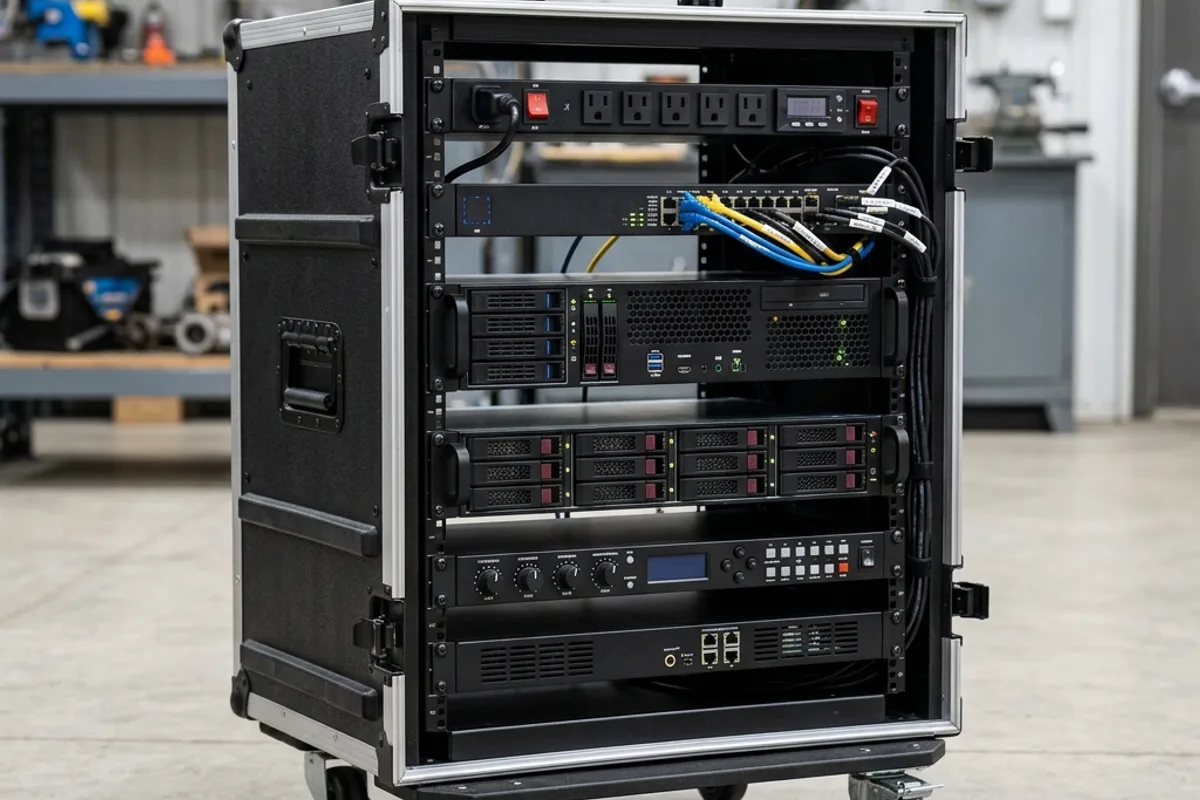

랙마운트 케이스는 장비를 폼으로 감싸는 대신, 19인치 표준 레일에 장비를 볼트로 직접 고정하는 방식의 하드케이스입니다. 방송, 음향, 통신, 서버 장비처럼 전면 패널에 나사 구멍이 뚫린 랙 장비를 운송하고 현장에서 바로 사용하기 위해 만들어졌습니다. 케이스를 열면 장비가 이미 랙에 장착된 상태 그대로 있어, 도착 즉시 전원과 케이블만 연결하면 됩니다.
이 방식의 핵심은 표준화입니다. 전 세계 랙 장비는 폭 19인치 규격을 공유하고, 높이는 랙 유닛(U)이라는 단위로 정해집니다. 그래서 제조사가 다른 장비라도 같은 랙 케이스 안에 순서대로 쌓을 수 있습니다. 일반 하드케이스가 장비 하나하나를 실측해 폼을 재단하는 것과 달리, 랙 케이스는 표준 레일에 장비를 조립하는 방식이라 접근이 완전히 다릅니다.
코리아하드케이스에서 랙 케이스 문의를 받을 때 가장 먼저 여쭙는 것이 총 몇 U를 넣을지와, 이동 중 진동으로부터 장비를 얼마나 보호해야 하는지입니다. 이 두 가지가 케이스 높이와 쇼크마운트 여부를 결정하기 때문입니다. 랙 케이스는 폼 설계보다 유닛 계산과 레일 구조 이해가 먼저입니다.

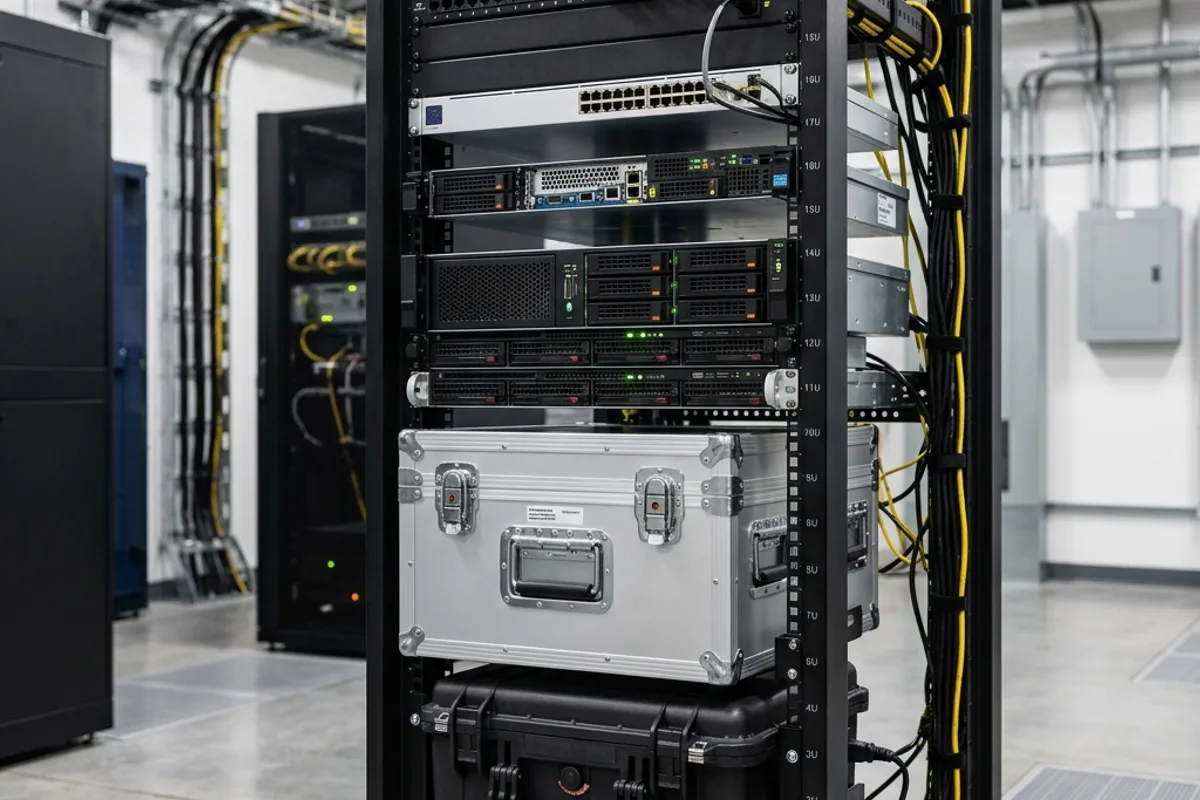

19인치 랙 표준과 랙 유닛(U) 이해하기

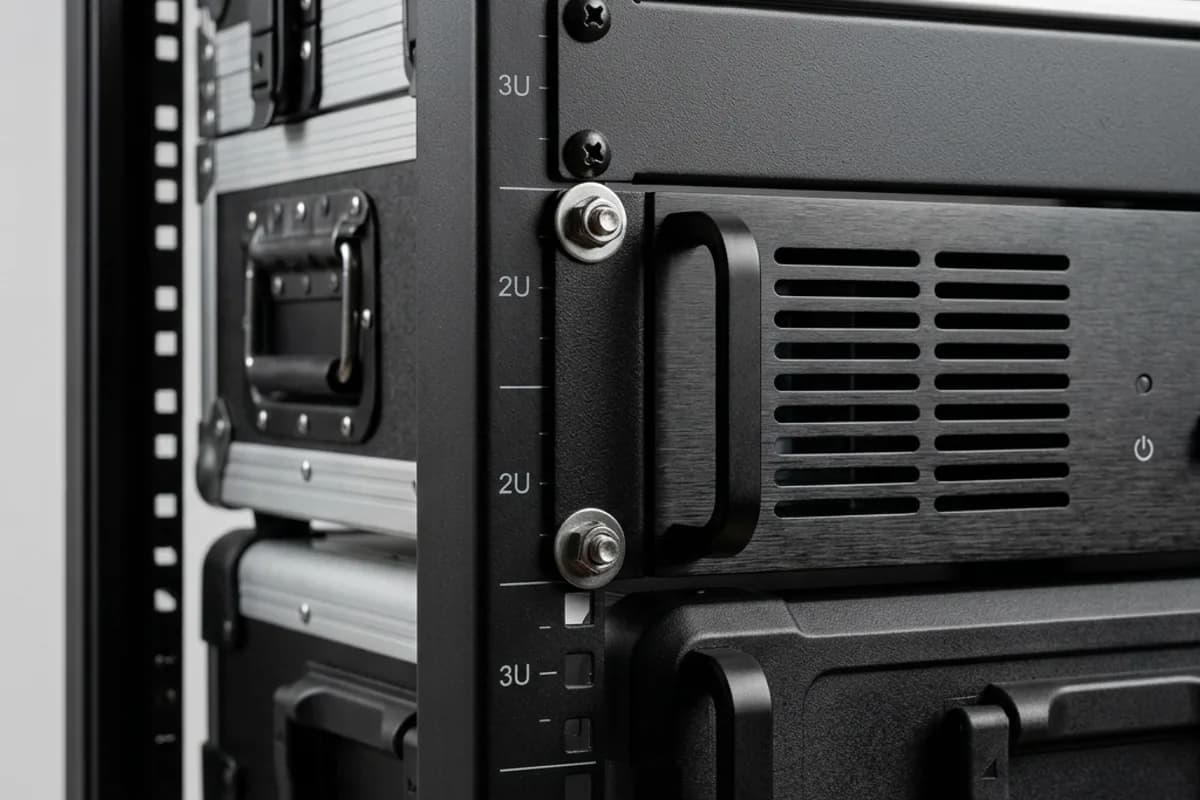

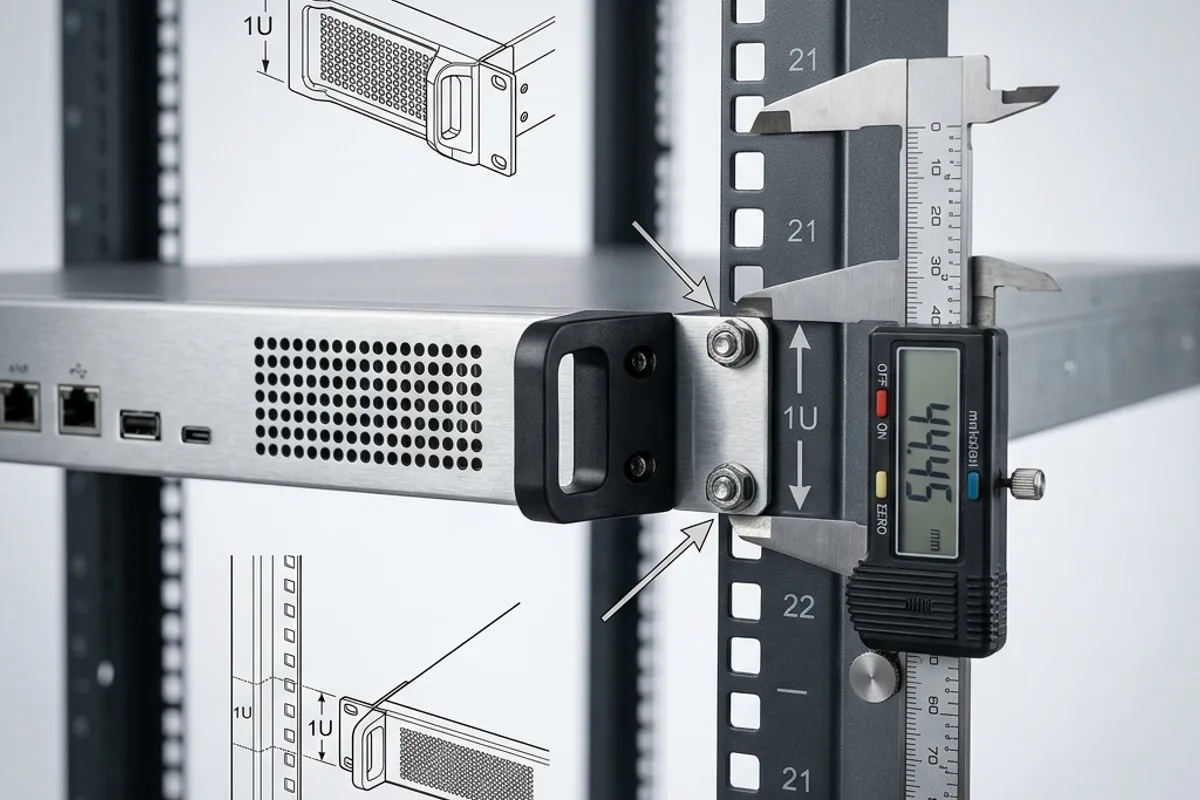

19인치는 랙 장비 전면 패널의 폭을 뜻하는 국제 표준입니다. 정확히는 패널 폭이 약 482.6mm(19인치)이고, 실제로 장비가 통과하는 레일 안쪽 개구부는 그보다 좁습니다. 높이는 1U가 약 44.45mm로 정해져 있어, 2U 장비는 약 88.9mm, 3U는 약 133.35mm가 됩니다. 장비 스펙에 흔히 적힌 1U, 2U 같은 표기가 바로 이 단위입니다.
케이스 사이즈를 정하려면 넣을 장비들의 U를 모두 더한 뒤 여유 U를 남깁니다. 예를 들어 2U 앰프, 1U 인터페이스, 1U 파워를 넣는다면 합계 4U이고, 케이블 정리와 방열, 향후 확장을 위해 1~2U를 더해 6U 케이스를 고르는 식입니다. 유닛을 빡빡하게 맞추면 케이블이 눌리거나 방열이 나빠지므로, 여유 U를 두는 것이 실무 기준입니다.
| 랙 유닛 | 대략 높이 | 대표 장비 예시 |
|---|---|---|
| 1U | 약 44.45mm | 네트워크 스위치, 오디오 인터페이스 |
| 2U | 약 88.9mm | 파워 앰프, 방송 인코더 |
| 3U | 약 133.35mm | 믹서 서브랙, 전원 분배기 |
| 4U | 약 177.8mm | 복합 오디오 랙, 소형 서버 |
| 6U 이상 | 약 266.7mm 이상 | 복합 시스템 통합 랙 |
장비 U를 모두 더한 값에 방열과 케이블 정리를 위해 최소 1~2U를 더해 케이스를 고르세요. 유닛을 딱 맞추면 케이블이 눌리고 열이 빠지지 않아 장비 수명이 짧아집니다.
전면·후면 레일과 깊이 — 놓치기 쉬운 핵심

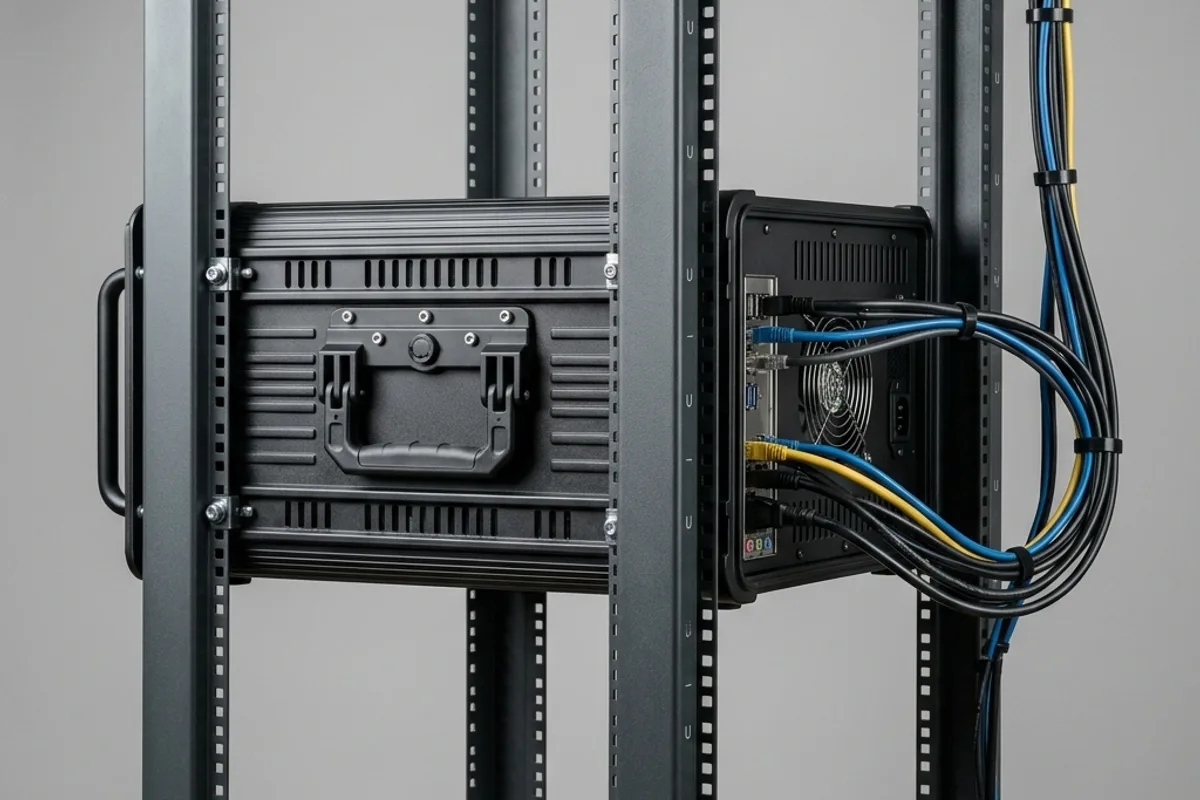

랙 케이스에서 U만큼 중요한 것이 깊이입니다. 랙 장비는 전면 패널만 나사로 잡는 얕은 장비도 있지만, 무거운 앰프나 서버는 전면과 후면 레일을 함께 써서 앞뒤로 지지해야 합니다. 후면 레일이 없는 케이스에 깊은 장비를 넣으면 전면 나사 네 개에 무게가 몰려 운송 진동에 패널이 휘거나 나사 구멍이 찢어집니다. 따라서 장비 깊이와 무게를 먼저 확인하고, 필요하면 전후면 4포스트 레일 케이스를 선택합니다.
케이스 유효 깊이는 전면 레일에서 후면까지 장비가 들어갈 수 있는 실제 공간입니다. 장비 본체 깊이에 후면 커넥터와 케이블이 꺾이는 여유까지 더해야 합니다. 케이블을 뒤로 뽑는 장비라면 후면에 최소 몇 센티미터의 여유가 필요합니다. 전면에도 손잡이나 노브가 튀어나온다면 뚜껑과의 간섭을 확인합니다. 깊이를 잘못 잡으면 뚜껑이 닫히지 않거나 케이블이 꺾여 눌리는 문제가 생깁니다.
쇼크마운트 랙 — 진동으로부터 장비를 띄우는 구조

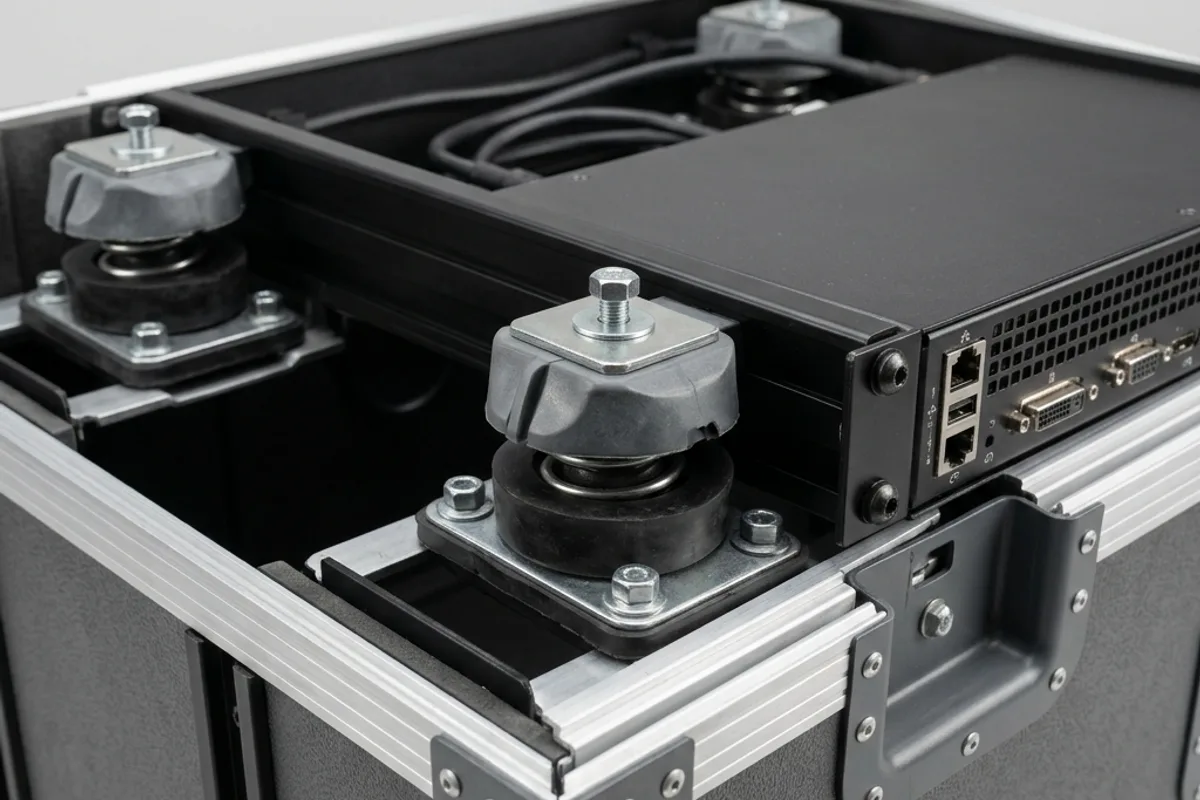

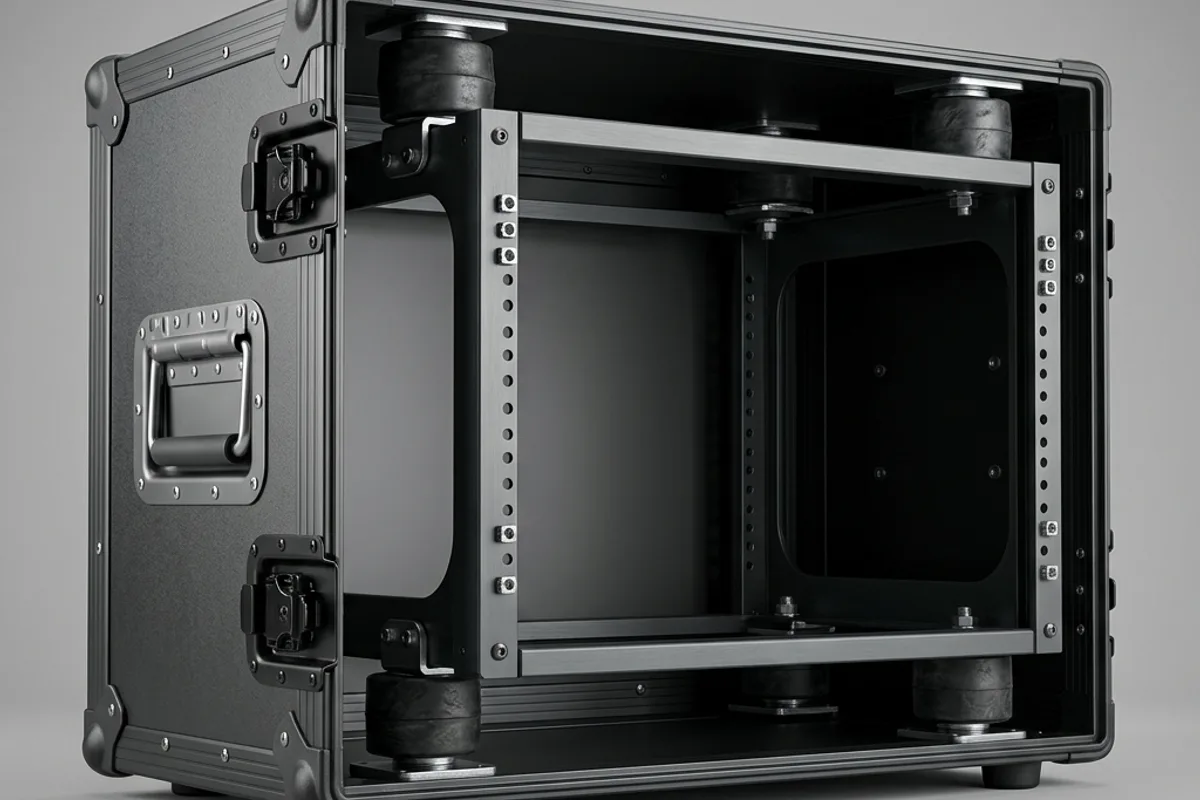

일반 랙 케이스는 레일이 케이스 셸에 고정되어 있어 케이스가 받는 충격이 장비로 그대로 전달됩니다. 쇼크마운트 랙은 내부 랙 프레임을 고무나 스프링 완충 마운트로 케이스 셸과 분리해, 이동 중 진동과 낙하 충격을 완충 마운트가 흡수하도록 만든 구조입니다. 트럭 적재나 항공 운송처럼 지속적인 진동에 노출되는 방송·음향 시스템에 특히 유리합니다.
쇼크마운트는 완충층 두께만큼 케이스 외경이 커지고 무게와 비용이 늘어납니다. 그래서 모든 랙에 필요한 것은 아닙니다. 고정 설치용이거나 짧은 거리 이동이라면 일반 랙으로 충분하고, 잦은 장거리 운송이나 진동에 민감한 정밀 장비라면 쇼크마운트가 값을 합니다. 장비 가치와 운송 환경을 함께 놓고 판단하는 것이 좋습니다.
| 구분 | 일반 랙 케이스 | 쇼크마운트 랙 케이스 |
|---|---|---|
| 진동 흡수 | 낮음(셸 고정) | 높음(완충 마운트) |
| 외경·무게 | 작음 | 완충층만큼 큼 |
| 비용 | 낮음 | 높음 |
| 추천 환경 | 고정 설치·근거리 이동 | 장거리·항공·진동 노출 |
| 대상 장비 | 일반 랙 장비 | 정밀·고가 방송/음향 |
랙 케이스 선택 체크리스트
랙 케이스는 U 계산과 깊이, 쇼크마운트 여부만 정리하면 대부분의 선택이 끝납니다. 주문 전 아래 항목을 정리해 두시면 견적과 설계가 빠르게 진행됩니다.
- 넣을 장비들의 U 합계와 여유 U(방열·케이블·확장용)
- 각 장비의 깊이와 무게, 전후면 레일 필요 여부
- 후면 케이블 여유와 전면 돌출부(노브·손잡이) 간섭 확인
- 운송 환경(근거리 고정 vs 장거리·항공)과 진동 민감도
- 쇼크마운트 필요 여부와 늘어나는 외경·무게 허용 범위
- 전원 분배, 환기 팬, 케이블 정리 패널 등 부가 구성
랙 시스템에 맞는 케이스를 제작하려면
랙 케이스는 장비 U와 깊이, 진동 환경만 정해지면 표준 레일 위에 설계가 빠르게 잡힙니다. 넣을 장비 목록과 각 장비의 U, 깊이, 무게, 그리고 운송 환경을 알려주시면 코리아하드케이스가 총 U와 쇼크마운트 여부, 케이블·방열 구성까지 함께 검토해 드립니다. 방수·방진 등급이나 밀스펙 기준이 필요한 현장이라면 별도의 등급 가이드도 참고하시면 좋습니다. 견적 요청 페이지에서 장비 구성을 남겨 주시면 랙 유닛부터 완충 방식까지 정리한 제작안으로 회신해 드립니다.
맞춤 케이스 견적 받기
장비 목록과 치수를 알려주시면 최적의 케이스를 제안해 드립니다
자주 묻는 질문
Q. 랙 유닛(U)은 어떻게 계산하나요?
1U는 약 44.45mm이고, 장비 스펙에 표기된 U를 모두 더한 뒤 방열과 케이블 정리, 확장을 위해 1~2U를 더해 케이스 높이를 정합니다. 예를 들어 2U 앰프와 1U 장비 두 대는 합계 4U이므로 여유를 더해 5~6U 케이스를 고릅니다.
Q. 전면 레일만 있는 케이스와 전후면 4포스트 케이스는 어떻게 선택하나요?
얕고 가벼운 장비는 전면 레일만으로 충분하지만, 깊고 무거운 앰프나 서버는 전후면 4포스트 레일로 앞뒤를 함께 지지해야 합니다. 전면 나사 네 개에 무게가 몰리면 운송 진동에 패널이 휘거나 나사 구멍이 손상됩니다.
Q. 쇼크마운트 랙은 언제 필요한가요?
트럭 장거리 운송이나 항공 운송처럼 지속적인 진동에 노출되거나, 진동에 민감한 고가 정밀 장비를 옮길 때 유리합니다. 고정 설치용이거나 근거리 이동이라면 일반 랙으로 충분하고, 쇼크마운트는 완충층만큼 외경과 무게, 비용이 늘어납니다.
Q. 케이스 깊이는 장비 깊이만 보면 되나요?
아닙니다. 장비 본체 깊이에 후면 커넥터와 케이블이 꺾이는 여유를 더해야 합니다. 전면에 노브나 손잡이가 튀어나온다면 뚜껑과의 간섭도 확인해야 뚜껑이 정상적으로 닫히고 케이블이 눌리지 않습니다.
Q. 19인치가 아닌 장비도 랙 케이스에 넣을 수 있나요?
19인치 표준이 아닌 장비는 별도의 어댑터 패널이나 선반, 폼 인서트를 조합해 고정합니다. 이 경우 랙 방식과 일반 폼 방식을 혼합해 설계하므로, 장비 실측값과 사용 환경을 알려주시면 적합한 구성으로 제안해 드립니다.
