계측장비 하드케이스: 정밀 측정기 운송·보관을 위한 완충 설계
정밀 계측장비 운송의 핵심 과제
계측장비는 정확도가 곧 가치다. 오실로스코프, 파워미터, 신호 발생기, 각종 측정 프로브는 미세한 충격과 진동에도 캘리브레이션이 흔들려 측정값이 어긋날 수 있다. 실험실 안에서만 쓴다면 문제가 덜하지만, 현장 계측과 교정 순회, 타 사업장 반출입이 잦아지면 운송 중 손상 위험이 급격히 높아진다.
계측장비 하드케이스는 충격 완충에 더해 정전기와 습기까지 관리해야 한다. 민감한 전자 회로는 정전기 방전 한 번에 손상될 수 있고, 습기는 커넥터 부식과 절연 저하를 부른다. 코리아하드케이스는 장비의 정밀도와 사용 환경을 함께 고려해 폼과 케이스를 설계한다.

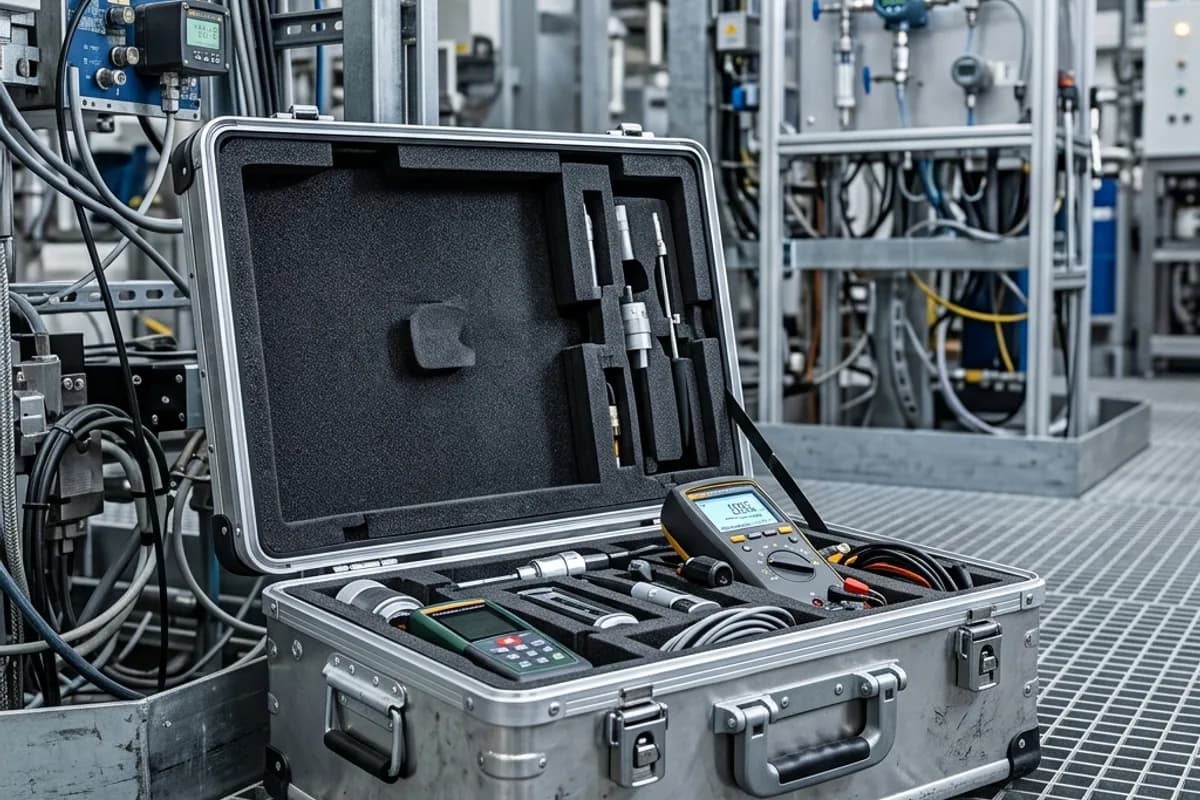

캘리브레이션을 지키는 완충 설계
정밀 측정기의 내부에는 미세 조정된 기준 부품이 들어 있다. 운송 진동이 이 부품에 누적되면 영점이 서서히 어긋나 재교정이 필요해진다. 폼 인서트는 장비를 다점에서 지지해 진동 에너지를 분산하고, 특히 커넥터와 프로브처럼 응력이 집중되는 부위를 보호한다.

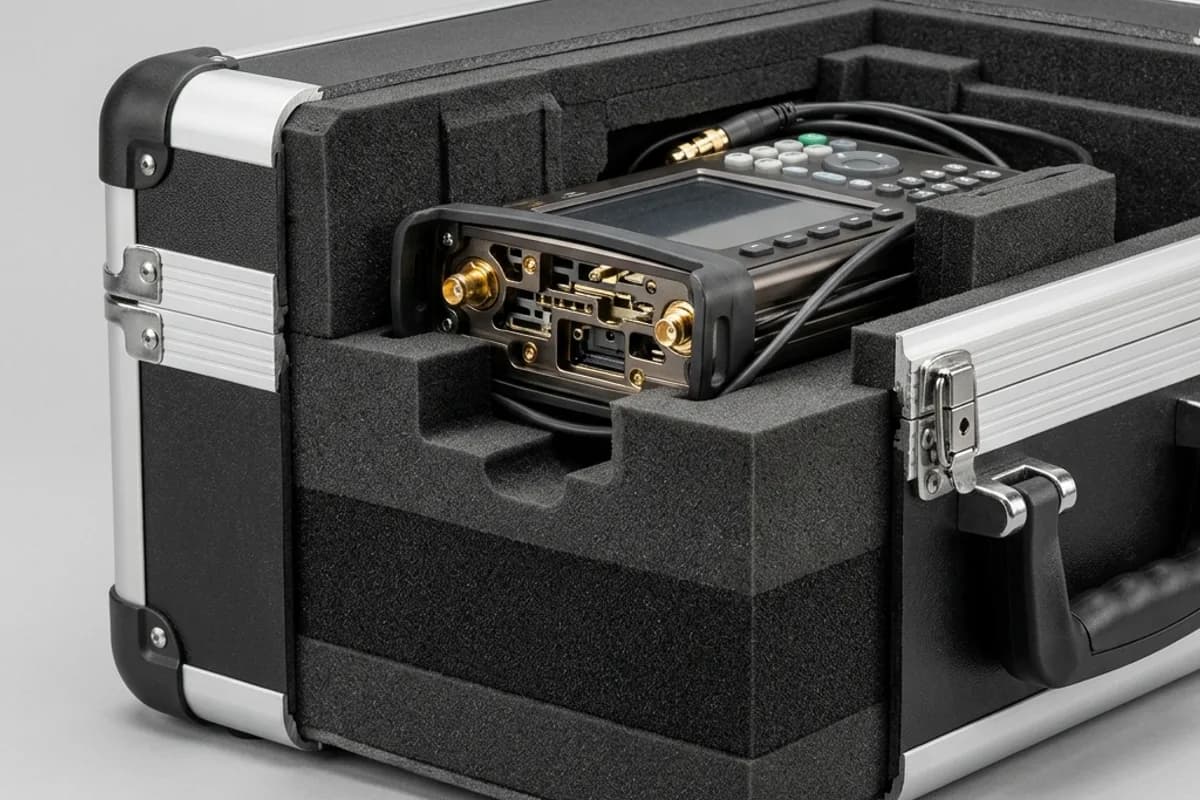

진동 격리 구조
밀도가 다른 폼을 층으로 쌓아 저주파 진동은 부드러운 바닥 폼이 흡수하고, 형상 커팅부는 장비를 정확히 잡아 유동을 막는다. 무거운 벤치탑 장비는 바닥 하중을 넓게 받치도록 지지면을 키운다.
- 본체: 다점 지지 + 넓은 지지면으로 진동 분산
- 프로브·리드: 개별 셀 + 곡률 유지 채널
- 커넥터: 응력 회피 커팅
- 디스플레이·노브: 돌출부 압박 방지 공간
- 액세서리: 정전기 분리 트레이

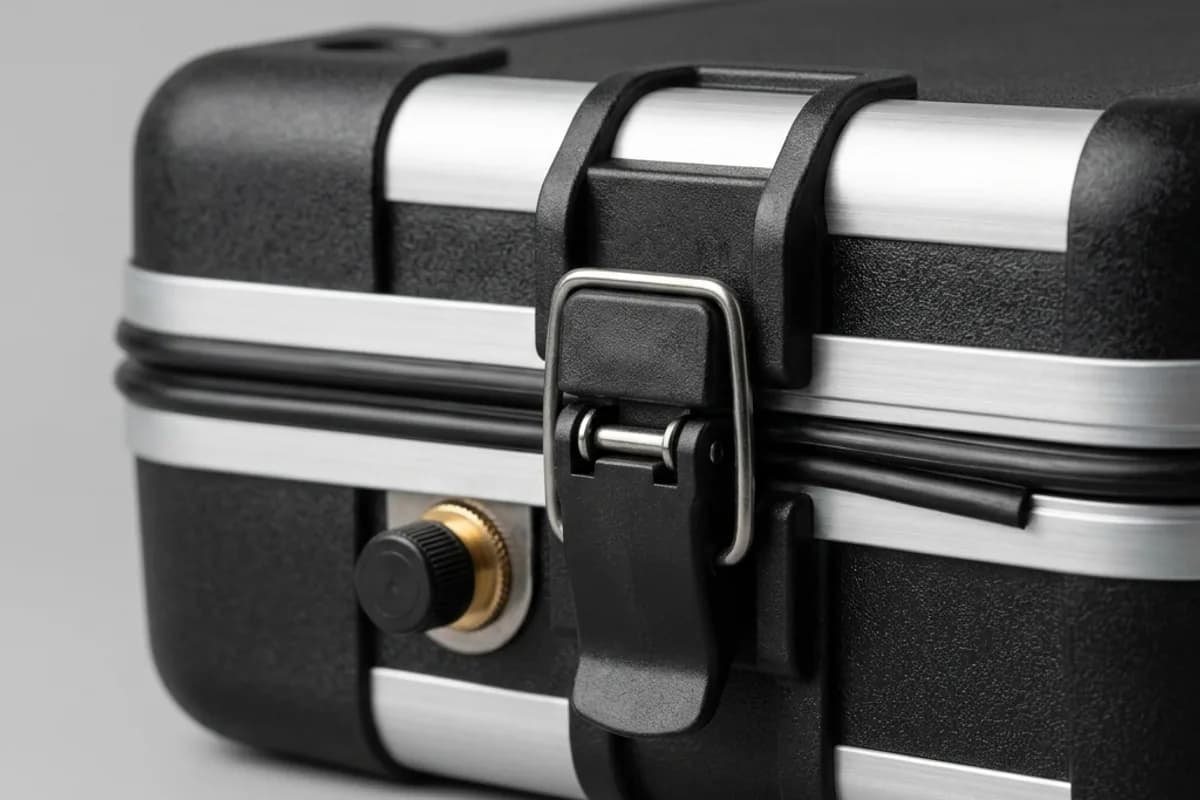

정전기·습기·먼지 대응
전자 계측장비는 정전기에 취약하다. 일반 폼은 마찰로 정전기를 발생시킬 수 있어, 정전기 방지(anti-static) 폼이나 전도성 소재를 인서트에 적용하는 것이 안전하다. 습기가 많은 현장이나 장기 보관에는 방습 공간을 두고, 먼지가 심한 환경에서는 씰 등급을 높인다.
| 관리 항목 | 위험 요소 | 권장 사양 | 설계 포인트 |
|---|---|---|---|
| 정전기 | 회로 손상 | 정전기 방지 폼 | 전도성 인서트 적용 |
| 진동 | 캘리브레이션 이탈 | 다층 완충 | 다점 지지·격리 |
| 습기 | 부식·절연 저하 | 방습 공간 | 밀폐 + 방습제 |
| 먼지 | 커넥터 오염 | IP 씰 | 개스킷 등급 상향 |
정밀 회로가 들어간 장비라면 인서트에 정전기 방지 폼을 지정하세요. 일반 폼은 개폐 시 마찰 정전기를 일으켜 민감한 부품을 손상시킬 수 있습니다. 방진방수 등급 기준은 IP·MIL-STD 가이드를 참고하세요.

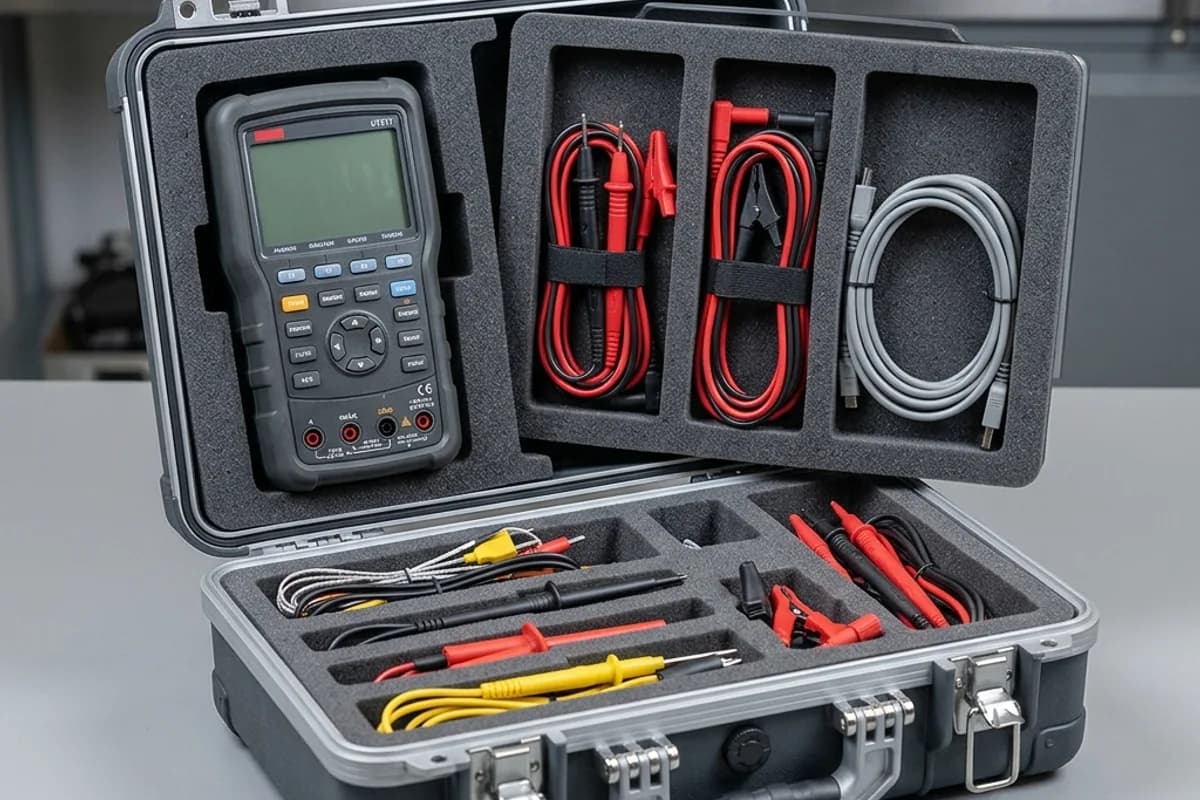

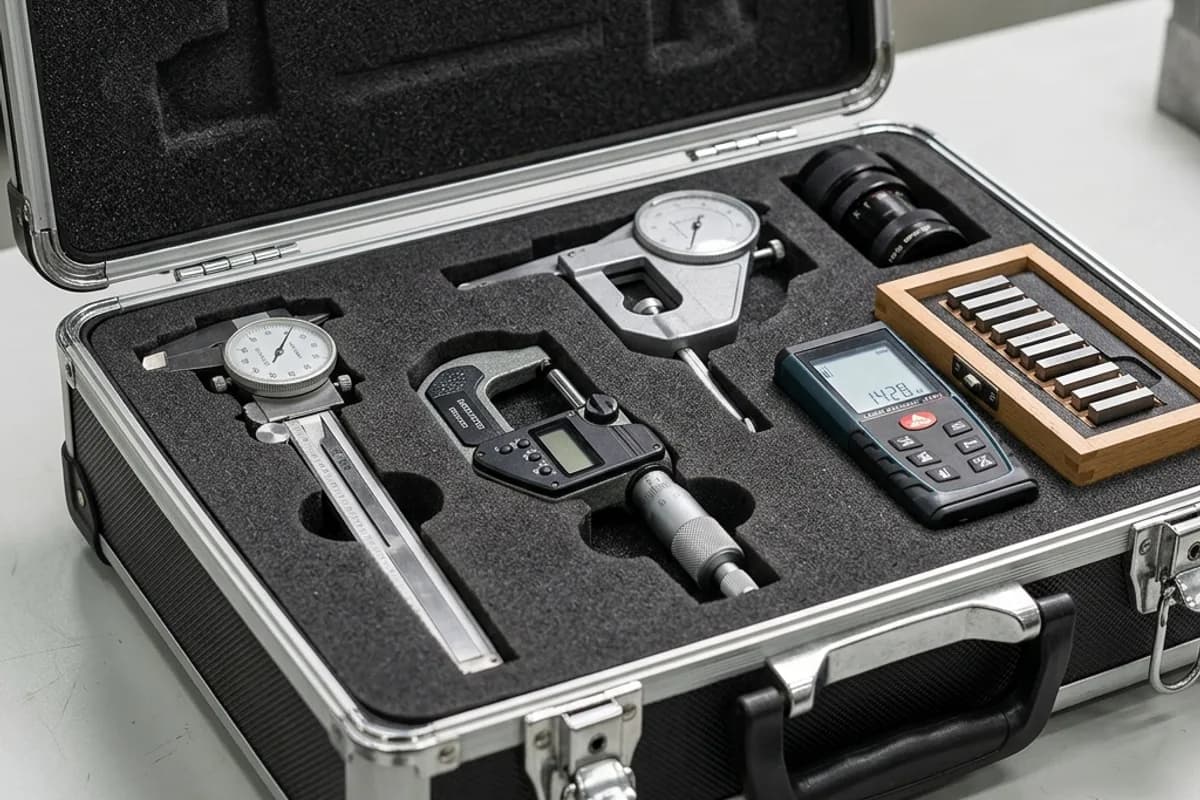

현장 계측·교정 순회 시나리오

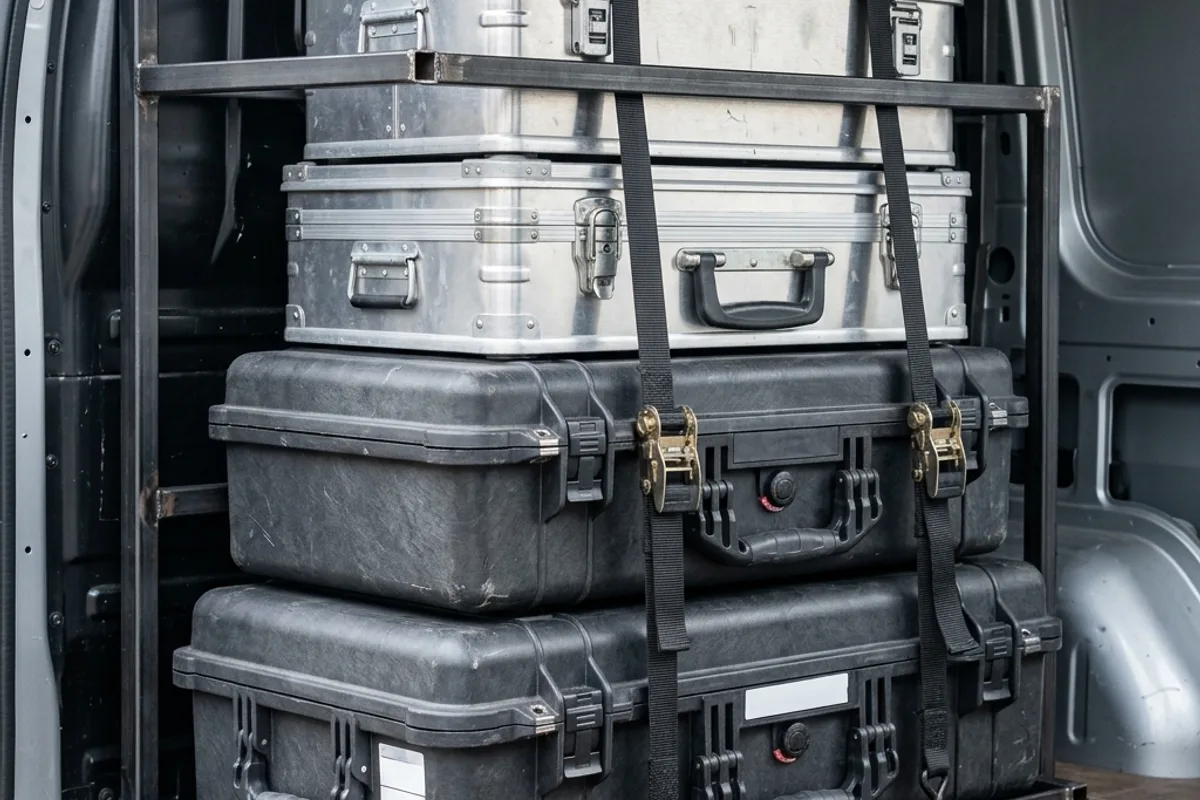

교정 기관이나 설비 점검팀은 여러 사업장을 순회하며 계측기를 반출입한다. 이때는 잦은 개폐와 차량 진동, 다양한 환경 노출이 반복된다. 자주 쓰는 프로브와 리드를 상단에서 바로 꺼낼 수 있게 배치하고, 본체는 하단에 안정적으로 고정하면 현장 작업이 빨라진다.
- 본체는 하단 안정 고정, 프로브는 상단 접근 배치
- 차량 진동 대비 스택 고정 구조 적용
- 잦은 개폐에 견디는 강화 래치·힌지 선택
- 교정 이력 표시를 위한 외부 명판 슬롯 배치

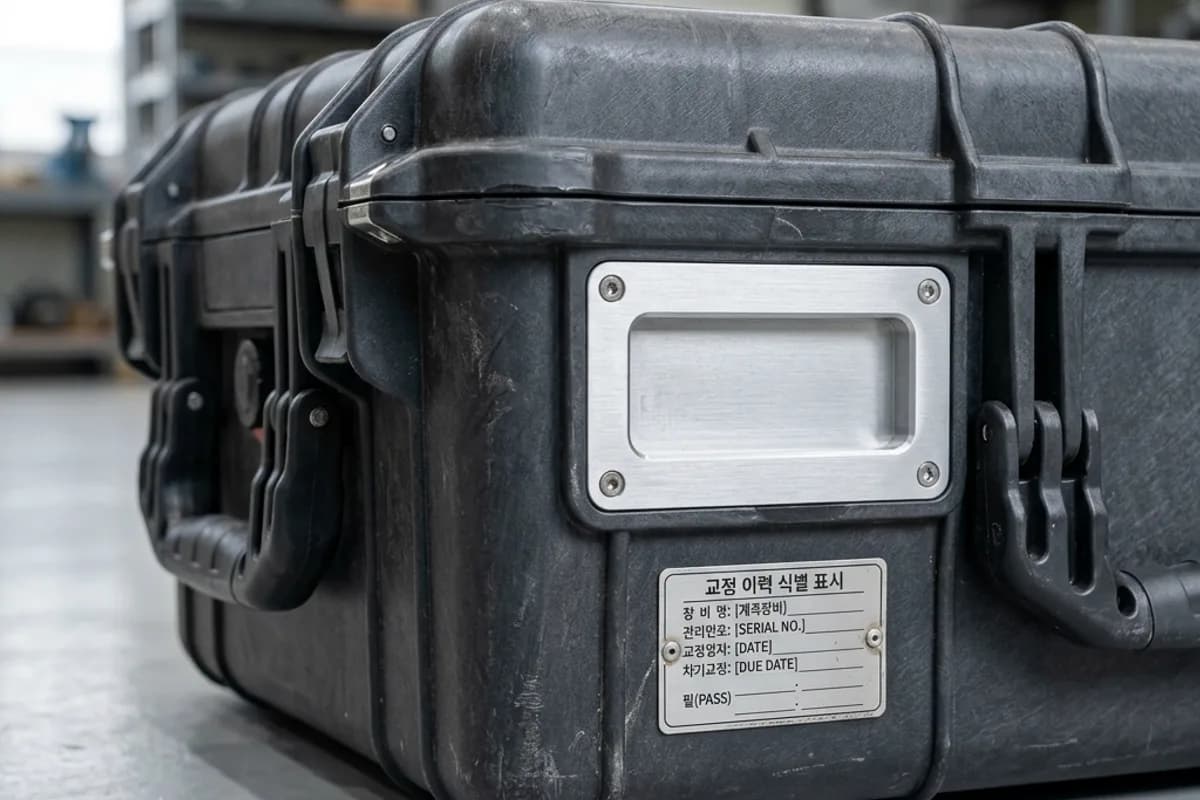

식별·이력 관리와 재고 운용
계측기는 교정 주기와 시리얼 관리가 중요하다. 케이스 외부에 명판 슬롯과 색상 코드를 두고 폼 각인으로 장비 위치를 고정하면, 어느 장비가 교정 대상인지, 어느 케이스에 들어가는지 즉시 파악할 수 있다. 다수 장비를 운용하는 팀일수록 표시 체계가 관리 오류를 줄인다.
우리 계측장비에 맞는 케이스 설계하기
계측장비는 모델마다 크기와 커넥터, 프로브 구성이 달라 기성 케이스로는 완충과 정전기 요구를 모두 채우기 어렵다. 코리아하드케이스는 장비 치수와 정밀도 등급, 사용 환경을 확인해 폼 밀도와 정전기 방지 사양, 씰 등급을 함께 설계한다. 소량부터 대량까지 동일한 품질 기준으로 제작한다.
온라인 컨피규레이터(/configurator)에서 장비 치수와 프로브 구성, 사용 환경을 입력하면 폼 레이아웃과 사양 초안을 받아볼 수 있다. 측정 신뢰도를 지키는 첫 단계는 진동과 정전기로부터 장비를 격리하는 케이스다.
맞춤 케이스 견적 받기
장비 목록과 치수를 알려주시면 최적의 케이스를 제안해 드립니다
자주 묻는 질문
Q. 운송 중 캘리브레이션이 틀어질까 걱정됩니다.
다층 완충 폼으로 진동을 격리하고 장비를 다점에서 지지해 에너지를 분산합니다. 커넥터와 프로브처럼 응력이 집중되는 부위를 별도로 보호해 영점 이탈 위험을 낮춥니다.
Q. 정전기로 인한 회로 손상도 막을 수 있나요?
정전기 방지 폼이나 전도성 인서트를 적용하면 개폐 시 발생하는 마찰 정전기로부터 민감한 회로를 보호할 수 있습니다. 장비의 민감도를 알려주시면 적합한 소재를 제안합니다.
Q. 습기가 많은 현장에서 장기 보관해도 되나요?
밀폐 씰과 방습제 수납 공간을 함께 설계하면 부식과 절연 저하를 줄일 수 있습니다. 먼지가 심한 환경이라면 개스킷 씰 등급을 높이는 것을 권장합니다.
Q. 여러 사업장을 순회하며 반출입하는데 적합한 구성이 있나요?
본체는 하단에 안정적으로 고정하고 자주 쓰는 프로브를 상단에서 바로 꺼낼 수 있게 배치합니다. 잦은 개폐에 견디는 강화 래치와 차량 스택 고정 구조를 함께 적용합니다.
Q. 교정 이력과 장비 식별을 케이스로 관리할 수 있나요?
외부 명판 슬롯과 색상 코드, 폼 각인을 조합해 장비 시리얼과 교정 대상 여부를 표시할 수 있습니다. 다수 장비를 운용하는 팀의 관리 오류를 줄여줍니다.
