알루미늄 하드케이스 제작 공정 — 판재 절곡부터 프레임·리벳 조립까지
제작 공정을 알면 품질이 보인다
완성된 알루미늄 하드케이스는 매끈한 하나의 상자처럼 보이지만, 그 안에는 판재를 자르고 절곡하고 프레임에 결합하는 여러 단계가 쌓여 있습니다. 어느 공정 하나가 부실하면 모서리가 벌어지거나, 여닫을 때 뒤틀리거나, 방수 밀폐가 새는 문제가 생깁니다. 반대로 각 공정을 이해하면 견적서와 샘플을 볼 때 무엇을 확인해야 하는지, 어디서 품질 차이가 나는지 판단할 수 있습니다.
코리아하드케이스는 산업·장비 보호용 알루미늄 하드케이스를 소량부터 대량까지 제작합니다. 이 글은 알루미늄 하드케이스 제작 과정을 판재 준비부터 절곡, 프레임 가공, 리벳 조립, 마감, 검수까지 순서대로 풀어, 각 단계가 최종 강성과 품질에 어떤 영향을 주는지 설명합니다.

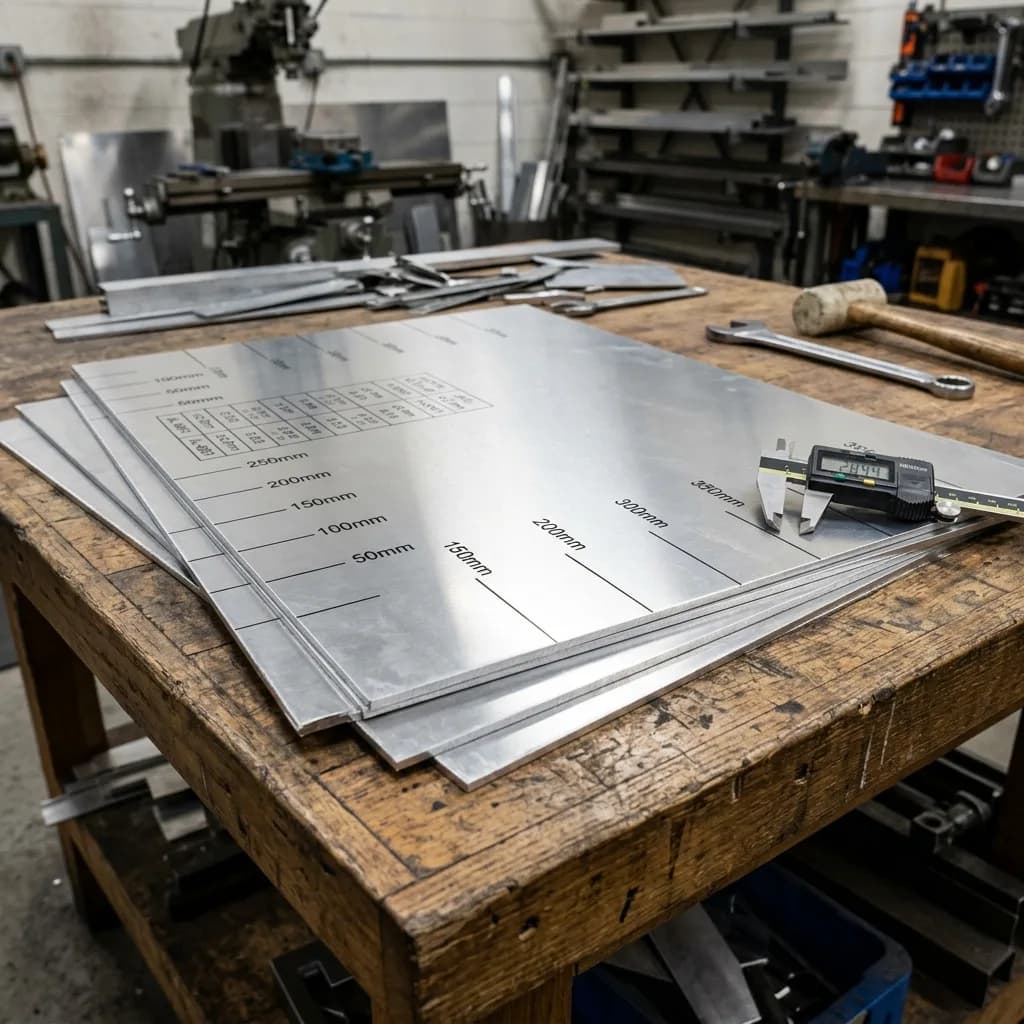

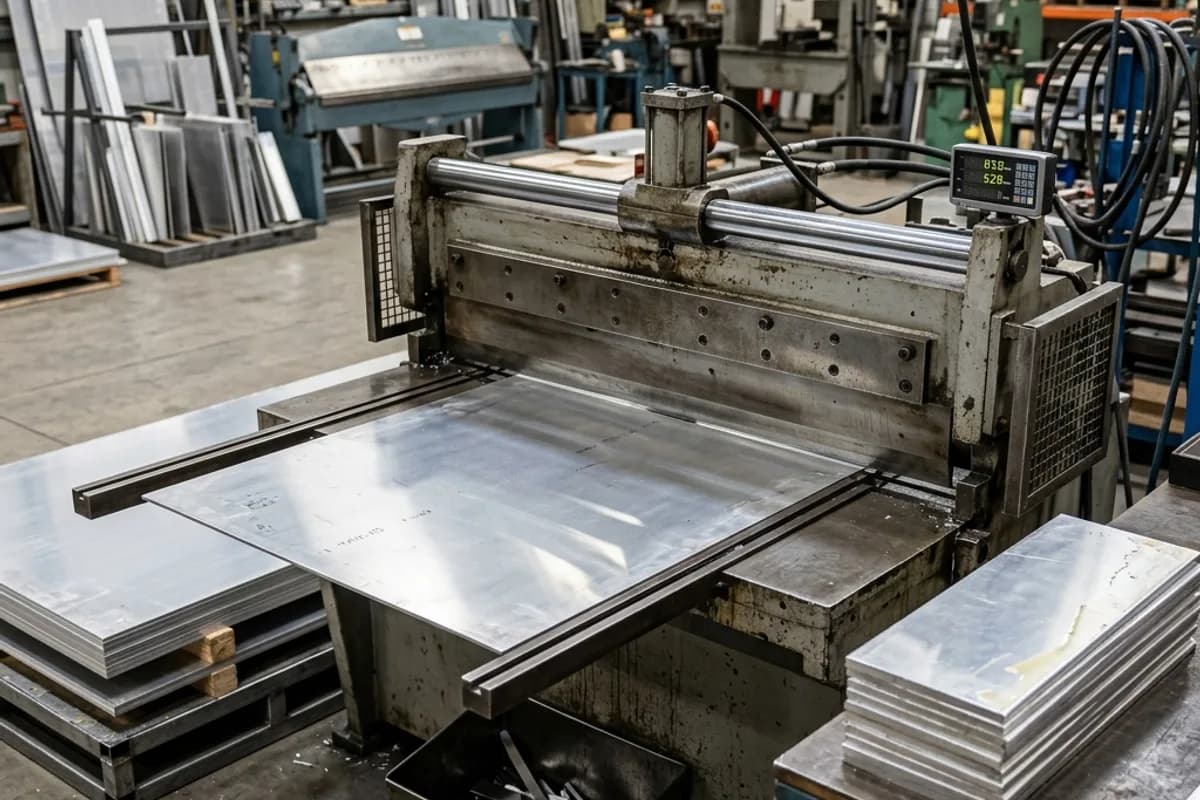

1단계: 판재 재단과 준비
제작은 알루미늄 판재를 설계 도면에 맞춰 정확한 치수로 재단하는 데서 시작합니다. 판재의 두께는 케이스의 용도와 내용물 무게에 따라 결정됩니다. 얇으면 가볍지만 강성이 떨어지고, 두꺼우면 튼튼하지만 무겁고 비용이 올라갑니다. 재단 정밀도가 낮으면 이후 절곡과 조립에서 오차가 누적되므로, 이 단계의 치수 관리가 전체 품질의 출발점입니다.

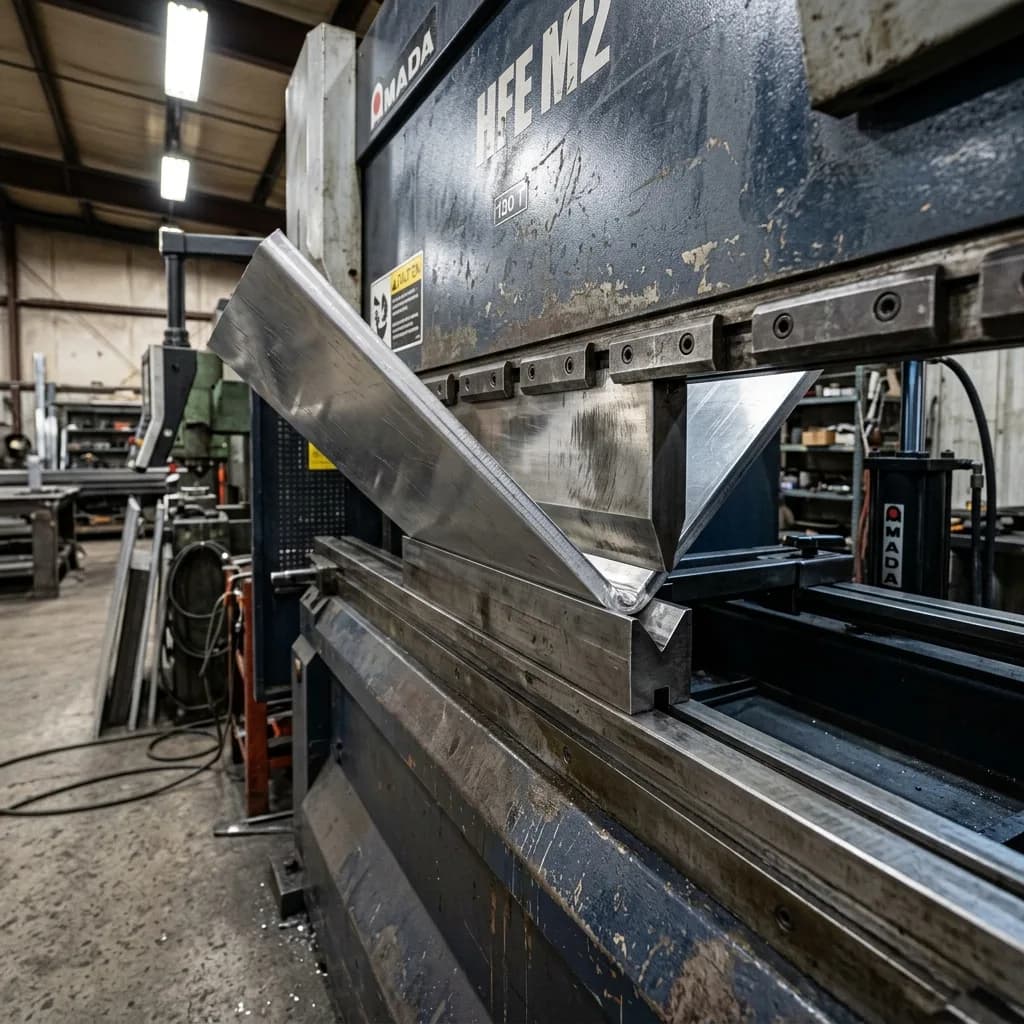

2단계: 판재 절곡
재단한 판재를 벤딩 머신으로 접어 케이스의 몸체 형상을 만드는 공정이 절곡입니다. 정해진 각도와 반경으로 판을 접어 상자 형태를 잡는데, 절곡 반경이 너무 작으면 알루미늄 표면에 크랙이 생기고, 각도가 어긋나면 모서리가 맞지 않아 프레임 결합이 틀어집니다. 절곡은 알루미늄 케이스 강성의 상당 부분을 만들어내는 핵심 단계로, 접힌 면 자체가 구조 보강 역할을 합니다.
실무 팁: 샘플을 받으면 절곡 모서리에 미세 크랙이나 표면 주름이 없는지 확인하세요. 절곡 품질은 눈으로 보이는 부분이라 육안 검수만으로도 가공 수준을 가늠할 수 있습니다.

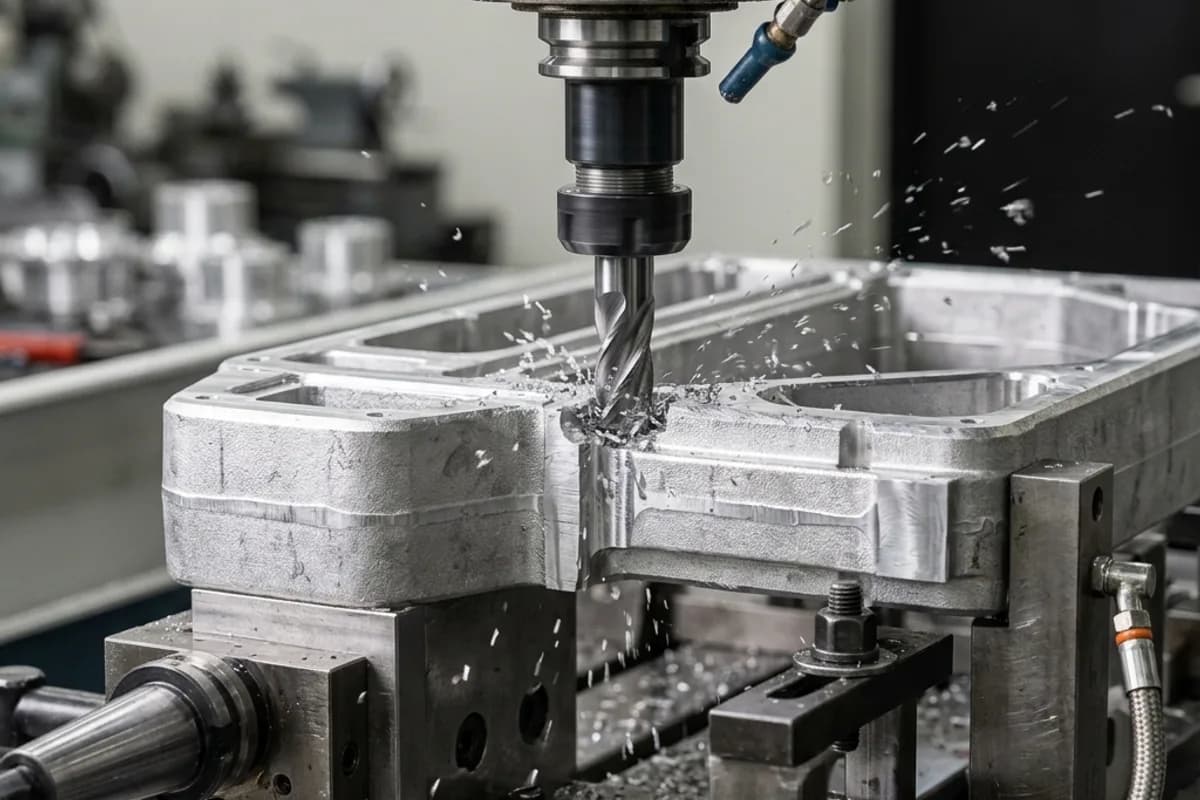

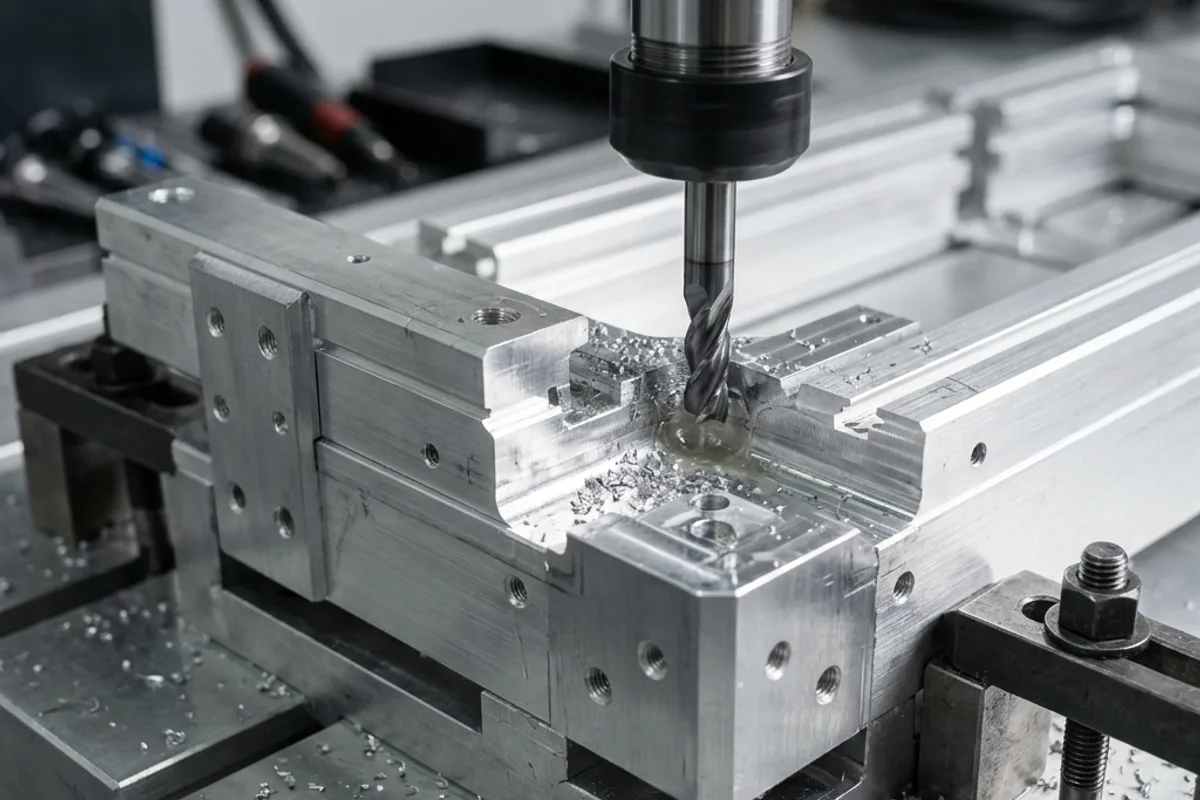

3단계: 프레임 가공
케이스의 뼈대가 되는 알루미늄 프레임은 압출로 뽑아낸 형재를 정확한 길이로 절단하고 모서리를 45도로 가공해 만듭니다. 이 프레임이 판재의 가장자리를 감싸며 몸체와 뚜껑의 결합면을 형성합니다. 프레임 단면의 형상은 강성뿐 아니라 뚜껑이 닫힐 때의 밀착도, 가스켓이 앉을 홈, 래치가 물릴 자리까지 결정합니다. 프레임 절단면이 정확해야 모서리가 빈틈없이 맞물립니다.
| 공정 단계 | 핵심 관리 포인트 | 품질에 미치는 영향 |
|---|---|---|
| 판재 재단 | 치수 정밀도 | 이후 공정 오차 누적 방지 |
| 판재 절곡 | 절곡 각도·반경 | 몸체 강성, 모서리 정합성 |
| 프레임 가공 | 45도 절단, 단면 형상 | 결합 밀착도, 밀폐 성능 |
| 리벳 조립 | 리벳 간격·체결력 | 결합 강도, 진동 내구 |
| 마감·검수 | 표면 처리, 여닫힘 | 외관, 방수, 사용성 |

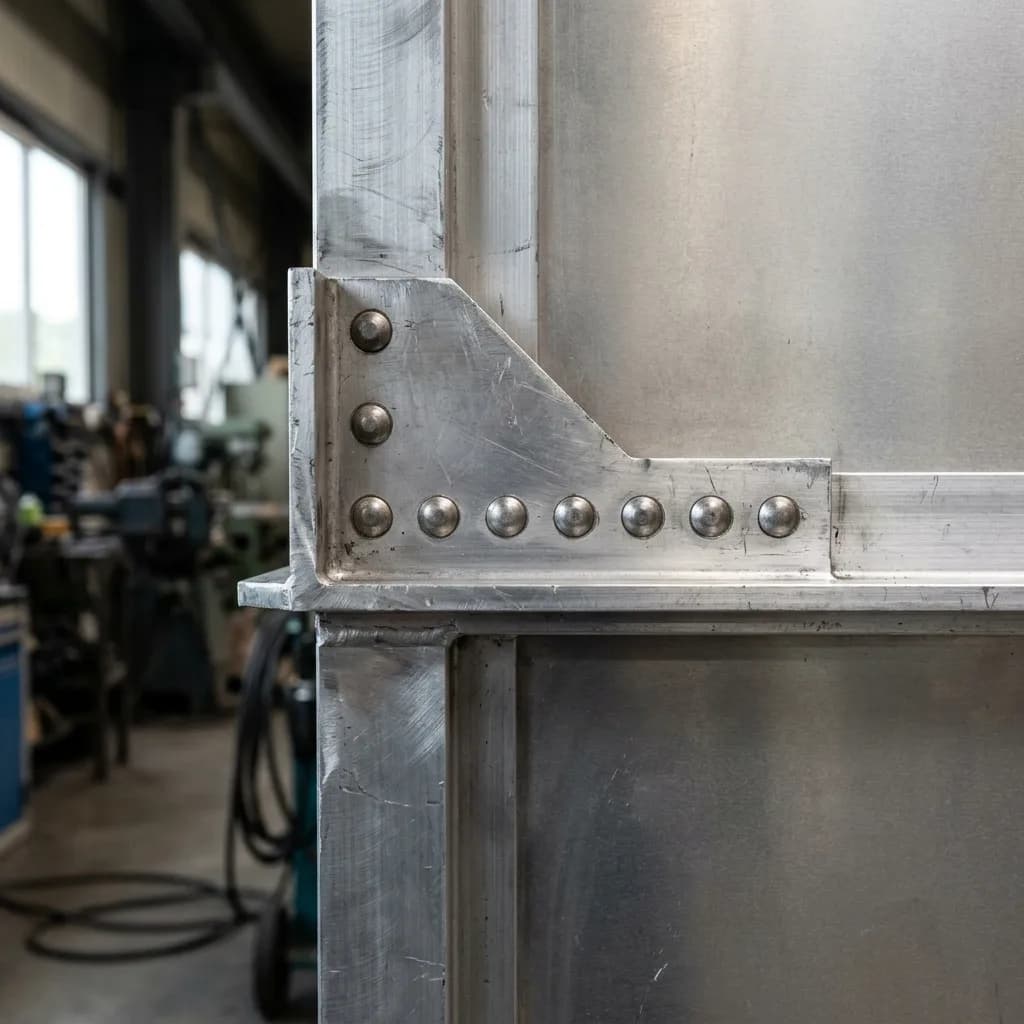

4단계: 리벳 조립
절곡한 판재와 프레임을 결합하는 방식으로 알루미늄 하드케이스는 주로 리벳 체결을 사용합니다. 리벳은 용접과 달리 열 변형이 없고, 진동과 반복 하중에 강하며, 필요 시 부분 수리도 가능합니다. 리벳 간격이 너무 넓으면 결합면이 벌어지고, 체결력이 부족하면 운송 진동에 헐거워집니다. 모서리 보강 브래킷과 함께 리벳을 배치해 케이스가 떨어졌을 때 충격이 한 점에 집중되지 않도록 분산시킵니다.
- 판재와 프레임 위치를 지그에 고정
- 리벳 구멍을 정해진 간격으로 천공
- 모서리 보강 브래킷을 함께 배치
- 리벳 건으로 균일한 체결력으로 고정
- 결합면 밀착과 유격을 확인

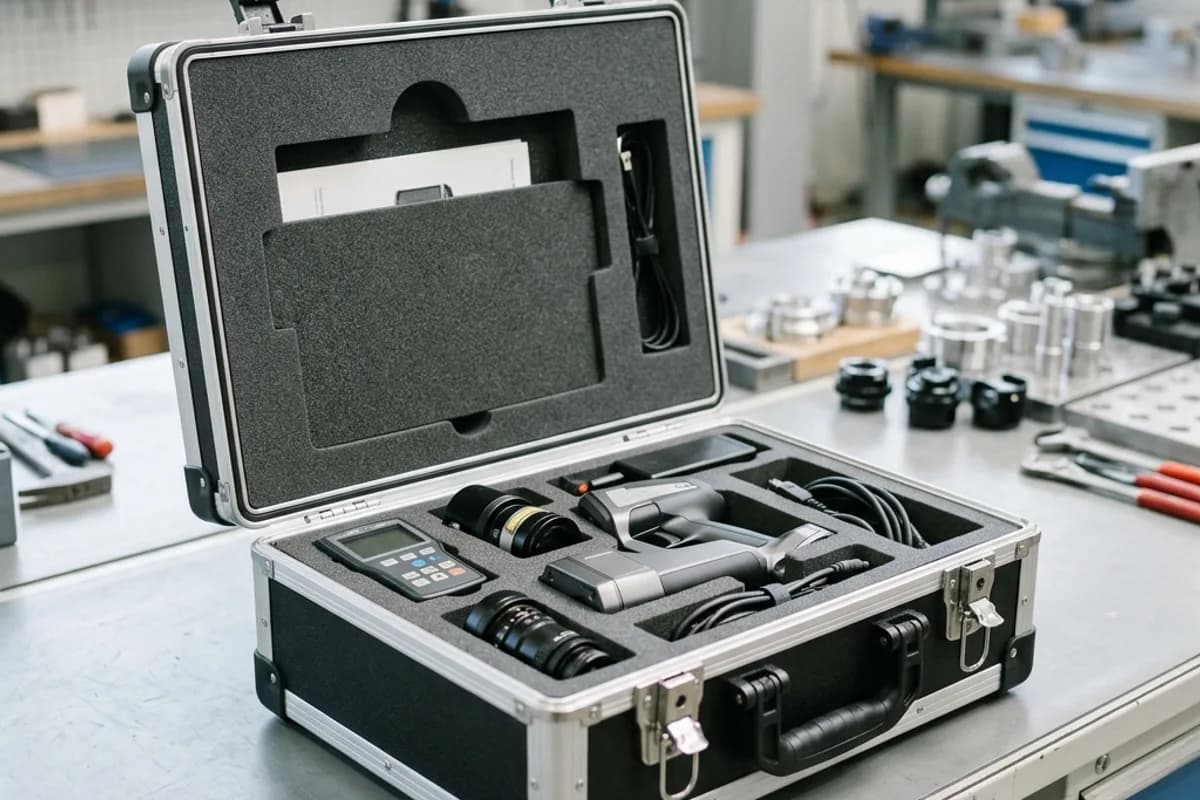

5단계: 마감과 검수
구조 조립이 끝나면 표면 처리와 부속 장착, 최종 검수가 이어집니다. 표면은 헤어라인, 도장, 아노다이징 등으로 마감하고, 경첩과 래치, 손잡이를 장착합니다. 방수 사양이라면 프레임 홈에 가스켓을 넣어 뚜껑이 닫힐 때 밀착되도록 합니다. 마지막으로 여닫힘이 부드러운지, 모서리 정합이 맞는지, 표면에 흠이 없는지 검수합니다. 내부 폼 인서트로 장비를 고정하는 설계는 별도 공정으로, 폼 인서트 심화는 관련 가이드에서 더 자세히 다룹니다.
실무 팁: 발주 전 제작 리드타임을 확인할 때, 폼 인서트나 특수 방수 사양이 포함되면 조립 이후 추가 공정이 붙어 일정이 늘어납니다. 필요한 옵션을 초기에 명확히 전달할수록 일정 예측이 정확해집니다.
사양을 직접 구성해 보세요
알루미늄 하드케이스의 품질은 판재 두께, 절곡 정밀도, 프레임 형상, 리벳 체결, 마감 수준이 겹겹이 쌓여 결정됩니다. 코리아하드케이스는 이 공정 전반을 관리하며 소량부터 대량까지 맞춤 제작합니다. 케이스 크기와 내부 구성, 마감과 부속 옵션을 직접 조합해 보고 싶다면 컨피규레이터로 사양 구성 페이지(/configurator)에서 원하는 사양을 단계별로 선택해 보세요. 구성한 내용을 바탕으로 최적의 제작 방식을 제안해 드립니다.
맞춤 케이스 견적 받기
장비 목록과 치수를 알려주시면 최적의 케이스를 제안해 드립니다
자주 묻는 질문
Q. 알루미늄 케이스는 용접이 아니라 리벳으로 만드나요?
네, 알루미늄 하드케이스는 열 변형이 없고 진동에 강한 리벳 체결을 주로 사용합니다. 리벳 방식은 부분 수리가 가능하고 반복 하중 내구가 좋아 운송 케이스에 적합합니다.
Q. 판재 두께는 어떻게 정하나요?
내용물 무게와 사용 환경에 따라 결정합니다. 무거운 장비나 거친 환경일수록 두꺼운 판재를 쓰지만, 무게와 비용도 함께 올라가므로 용도에 맞춰 균형을 잡습니다.
Q. 절곡 모서리에 크랙이 생기는 이유는 무엇인가요?
절곡 반경이 너무 작거나 판재 특성에 맞지 않는 각도로 접으면 표면에 미세 크랙이 생길 수 있습니다. 적절한 반경과 가공 조건 관리로 예방합니다.
Q. 제작 리드타임은 얼마나 걸리나요?
케이스 크기, 수량, 방수·폼 인서트 같은 옵션에 따라 달라집니다. 옵션이 많을수록 조립 이후 공정이 늘어나므로, 사양을 초기에 확정하면 일정을 더 정확히 안내할 수 있습니다.
Q. 소량 제작도 같은 공정으로 만드나요?
네, 알루미늄 케이스는 금형이 필요 없어 소량도 동일한 판재 가공·조립 공정으로 제작합니다. 소량부터 대량까지 대응합니다.
